Portiques standards sur stock

Avec courses au choix

Domaines d’application type :
  • Automatisation, postes de mesure, positionnement
Portiques drylin E

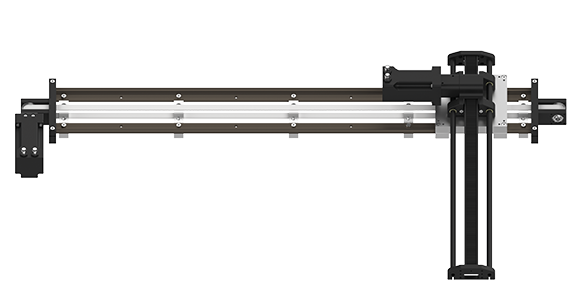

Portique linéaire 2 axes :

Portique linéaire 2 axes
Portique linéaire 2 axes A = perte de course due au fin de course : 20 mm
B = perte de course due au fin de course : 3 mm
/robolink/line-robots

Exemples d'applications :

  • Pick and place
  • Applications de marquage
  • Installations de tri
  • Identification en microélectronique, technique médicale

Avantages :

  • Structure simple
  • Montage de capteurs sur toute la longueur du rail par l'intermédiaire de rainures en T
  • Système modulaire tout prêt avec unité linéaire
  • Un seul fournisseur

Dans quels cas choisir un portique linéaire 2 axes igus ?

  • Pour les charges jusqu'à 2,5 [kg]
  • En présence d'impératifs de précision jusqu'à 0,2 [mm] environ
  • En présence de vitesses de 1 [m/s] maximum
Télécharger données CAO
DLE-LG-0001.zip
Télécharger données CAO
DLE-LG-0002.zip

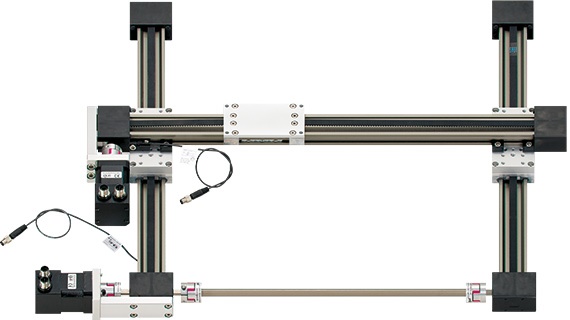

Portique cartésien 2 axes :

Portique cartésien 2 axes
Données techniques
Périmètre de travail :300 x 300 mm
Vitesse maxi :1,0 m/s
Accélération maxi :10 m/s²
Reproductibilité :0,3 mm
Capacité de charge :80 N
/robolink/flat-linear-robots

Exemples d'applications :

  • Mesure et contrôles automatisés
  • Applications de marquage
  • Marquage de composants

Avantages :

  • Structure simple
  • Montage de capteurs sur toute la longueur du rail par l'intermédiaire de rainures en T
  • Système modulaire tout prêt avec unité linéaire
  • Un seul fournisseur

Dans quels cas choisir un portique cartésien 2 axes igus ?

  • Pour une capacité de charge jusqu'à 80 N
  • En présence d'impératifs de précision jusqu'à 0,5 [mm] environ
  • En présence de vitesses de 1,5 [m/s] maximum
Télécharger données CAO
DLE-FG-0001.zip
Télécharger données CAO
DLE-FG-0002.zip
Données CAO FG-0003
DLE-FG-0003.zip

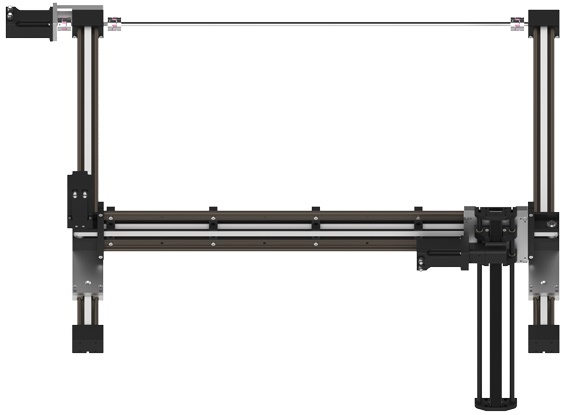

Portique cartésien 3 axes :

Portique cartésien 3 axes

Exemples d'applications :

  • Mesure et contrôles automatisés
  • Technique de manipulation et de montage
  • Identification en microélectronique, technique médicale
  • Tâches de manutention de petites pièces
  • Tâches de manipulation simples

Avantages :

  • Structure simple
  • Montage de capteurs sur toute la longueur du rail par l'intermédiaire de rainures en T
  • Système modulaire tout prêt avec unité linéaire
  • Un seul fournisseur

Dans quels cas choisir un portique cartésien 3 axes igus ?

  • Pour les charges jusqu'à 2,5 [kg]
  • En présence d'impératifs de précision jusqu'à 0,8 [mm] environ
  • En présence de vitesses de 0,5 [m/s] maximum
Télécharger données CAO
DLE-RG.zip
Télécharger les plans
DLE-RG-drawings.zip

Vous n'avez pas trouvé de solution qui vous convienne ?

Configurez maintenant votre portique cartésien 3 axes, cartésien 2 axes ou linéaire 2 axes sur mesure avec course définie. C'est simple et rapide.
