Nouveaux renvois d'angle à arbre de sortie des deux côtés pour WT-3 et WT-4

Mouvement synchrone

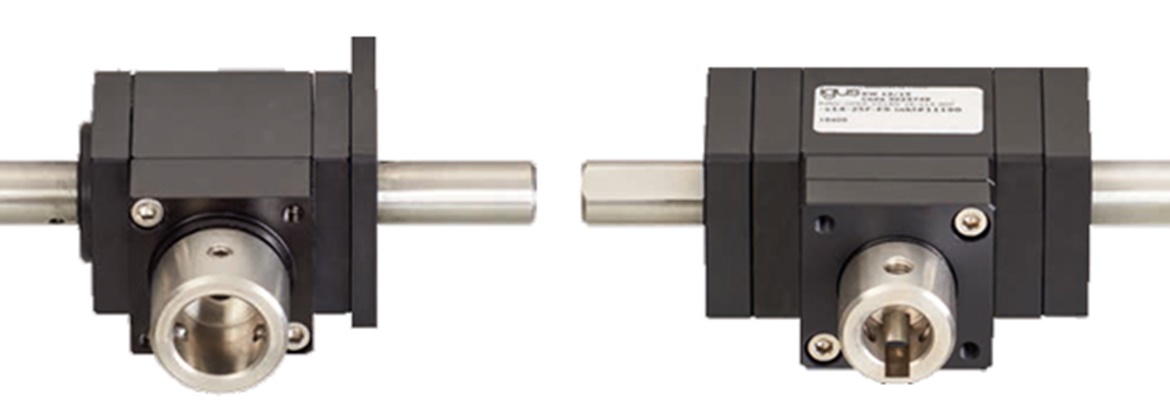

Renvoi d'angle L'utilisation ergonomique dans des espaces réduits ou encore des restrictions en terme de sécurité motivent entre autres l'appel à des renvois d'angle à réglage en continu. Des renvois d'angle à sortie d'arbre des deux côtés sont maintenant disponibles pour déplacer deux ou plusieurs modules linéaires drylin® à entraînement à vis de manière synchrone à l'aide d'une molette (structure à portique ou règlage d'allées par exemple).


Arbre de sortie des deux côtés pour renvois d'angle WT-3 et WT-4

Pour les structures à portique ou la commande de plusieurs modules linéaires

Pour les transferts de rotation de 90°

Configuration possible avec poignée de blocage / indicateur de position / molette

Accouplements à crabotage et arbres en aluminium anodisé dur adaptés disponibles sur stock



Domaines d'applications types :Changement de format, structure à portique synchronisée, réglage d'allées, etc.

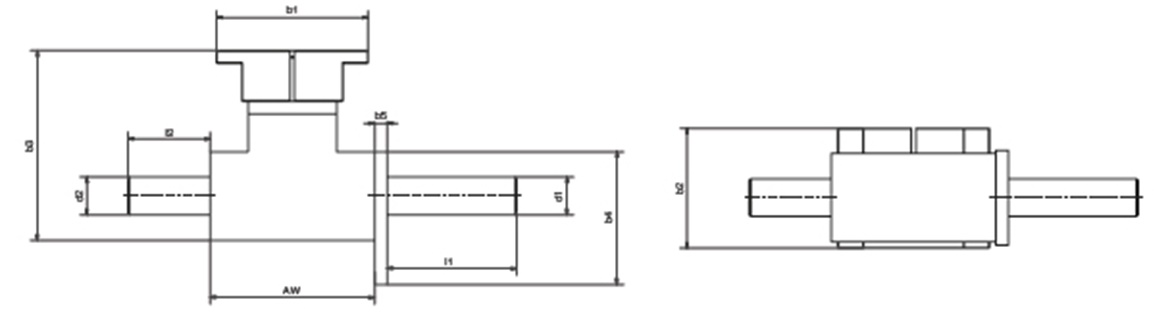

Cotes

Données techniques

Référence M maxi
[N]		 I* AW d1 d2 l1 l2 b1 b2 b3 b4 b5
prêt pour l'expédition en 12 jours ouvrables WT-3000-T 0,68 1:1 2.05 0,47 0,47 26/41/59/74 1,02 1,89 1,5 2,36 1,65 0,16 391,04 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables WT-4000-T 1,35 1:1 2.36 0,55 0,55 26/47/65/80 1,02 2,2 1,81 3,27 1,97 0,39 648,77 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog
prêt pour l'expédition en 12 jours ouvrables
