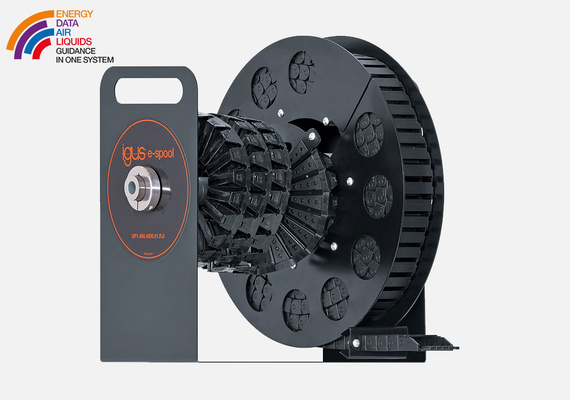

e-spool® compact : enrouleur de câbles à ressort, sans collecteur tournant

Règles de remplissage pour e-spool

En raison de la sollicitation mécanique particulière dans un e-spool, nous vous recommandons de faire appel à nos câbles chainflex. Nous vous recommandons également de suivre les règles de remplissage suivantes :

1. Dans la chaîne linéaire, les câbles doivent être juxtaposés. Ne jamais les superposer !
2. Pour les câbles non blindés, prendre si possible des câbles chainflex à gaine extérieure en TPE.
3. Les câbles blindés devraient être des câbles de la gamme chainflex CFROBOT.
4. Les rayons de courbure maximum de la twisterband utilisée devraient être respectés.
5. Protéger les câbles des débordements et de l'abrasion en utilisant des séparateurs là où c'est possible. Pour utiliser au mieux l'espace intérieur, placer un séparateur en alternance dans des segments se suivant.
6. Mettre en place les câbles classés par section et/ou par rayon de courbure. Les petits câbles fins vers l´intérieur, les plus gros vers l´extérieur en augmentant la section.
7. Placer des serre-câbles aux deux extrémités du câble. Le nœud des colliers de serrage ne doit pas être monté dans le sens de la chaîne.
Dans la twisterband, les câbles devraient être posés de manière à avoir un petit espace / une réserve de place tant vers l'extérieur que vers l'intérieur par rapport à l'axe de rotation.

Consignes de mise en place

Pour les applications à déplacement horizontal, veiller à avoir un support lisse sur lequel la chaîne puisse se déplacer.
