guidelok horizontal

guidelok horizontal

guidelok horizontal

Guidage du brin supérieur pour les courses longues, en autoportance dans les zones à copeaux

Les copeaux métalliques posent problème, notamment pour les courses longues dans les machines-outils, lorsque la chaîne porte-câbles doit être utilisée en glissement. guidelok est la solution économique pour les courses en autoportance jusqu'à 50 m. guidelok horizontal est plus économique que de nombreuses chaînes en acier ou systèmes glissants complexes.

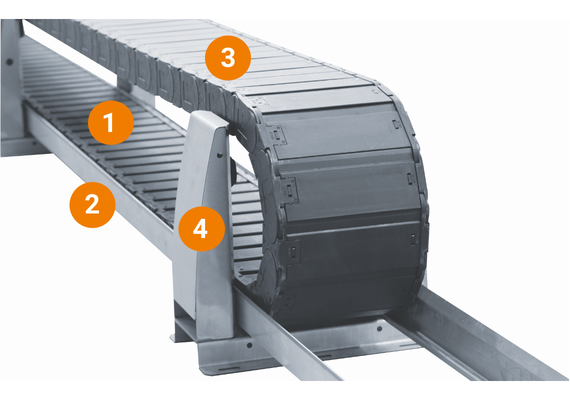

1. Impossibilité pour les copeaux de se coincer entre les surfaces de glissement du brin supérieur et du brin inférieur

2. Système modulaire avec peu de pièces (possible aussi sans goulotte latérale)

3. Augmentation considérable des longueurs autoportantes des chaînes porte-câbles

4. Guidage intelligent du brin supérieur avec des supports à roulettes pivotants

Demande de renseignements sur le système guidelok horizontal

guidelok horizontal

Vitesse horizontale
≤ 1m/s

Accélération
≤ 5m/s²

Secteurs industriels et applications types
Machines-outils, applications exposées aux copeaux, partout où une application glissante n'est pas recommandée

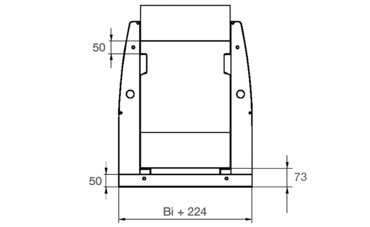

Cotes de montage guidelok horizontal

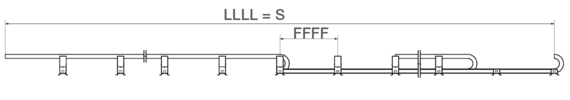

Système guidelok horizontal, schéma de principe :
LLLL = longueur totale / FFFF = longueur de champ
Exemple de commande : ajouter à la référence la valeur souhaitée pour la longueur totale et la longueur de champ, par exemple 907.645.200.300.20000/2000.0

Gamme de produits | Série 907.645 | Pour rayons de courbure jusqu'à 300mm

Réf.	Pour série	Largeur intérieure Bi	Rayon de courbure
907.645.Bi.R.LLLL/FFFF	E4.56	50 à 600	150 \| 175 \| 200 \| 250 \| 300	Demander
907.645.Bi.R.LLLL/FFFF	E4.80	50 à 600	150 \| 175 \| 200 \| 250 \| 300	Demander
907.645.Bi.R.LLLL/FFFF	E4.112	50 à 600	200 \| 250\| 300	Demander
907.645.Bi.R.LLLL/FFFF	R4.56	75 à 462	150 \| 175 \| 200 \| 250 \| 300	Demander
907.645.Bi.R.LLLL/FFFF	R4.80	150 à 462	175 \| 200 \| 250 \| 300	Demander
907.645.Bi.R.LLLL/FFFF	R4.112	200 à 500	250 \| 300	Demander

Gamme de produits | Série 907.837 | Pour rayons de courbure entre 350 et 500 mm

Réf.	Pour série	Largeur intérieure Bi	Rayon de courbure
907.837.Bi.R.LLLL/FFFF	E4.56	200 à 600	\| 350 \| 400 \| 450 \| 500 \|	Demander
907.837.Bi.R.LLLL/FFFF	E4.80	200 à 600	\| 350 \| 400 \| 450 \| 500 \|	Demander
907.837.Bi.R.LLLL/FFFF	E4.112	200 à 600	\| 350 \| 400 \| 450 \| 500 \|	Demander
907.837.Bi.R.LLLL/FFFF	R4.56	200 à 462	\| 350 \| 400 \| 450 \| 500 \|	Demander
907.837.Bi.R.LLLL/FFFF	R4.80	200 à 462	\| 350 \| 400 \| 450 \| 500 \|	Demander
907.837.Bi.R.LLLL/FFFF	R4.112	200 à 500	\| 350 \| 400 \| 450 \| 500 \|	Demander

Principe de construction

Le système guidelok horizontal guide le brin supérieur de la chaîne sur des supports à roulettes spéciaux qui se rétractent au moment du passage du rayon de la chaîne et garantissent le passage sans problème du système.

guidelok horizontal

La chaîne guidée dans le canal passe avec son rayon de courbure au niveau des supports à roulettes escamotables ...

guidelok horizontal

... qui se rétractent et ressortent après le passage du rayon ...

guidelok horizontal

… le brin supérieur s’appuyant alors sur ces supports.

Le système guidelok horizontal en service.

guidelok horizontal dans des tours horizontaux CNC

Les plastiques intelligents dans la pratique

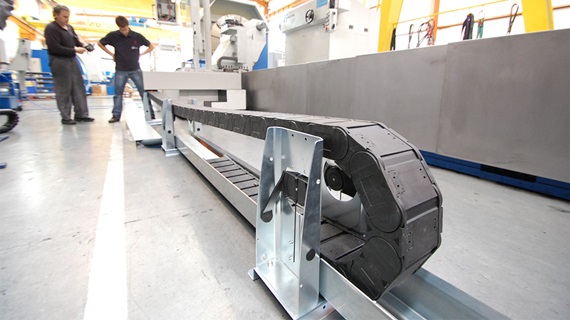

guidelok horizontal dans un tour horizontal CNC du constructeur espagnol de machines Tornos Gurutzpe S.A. La nouvelle structure du système guidelok horizontal évite que des copeaux puissent se coincer entre les surfaces de glissement des brins supérieur et inférieur de la chaîne porte-câbles.
