Configurateurs pour la chaîne porte-câbles triflex R optimale

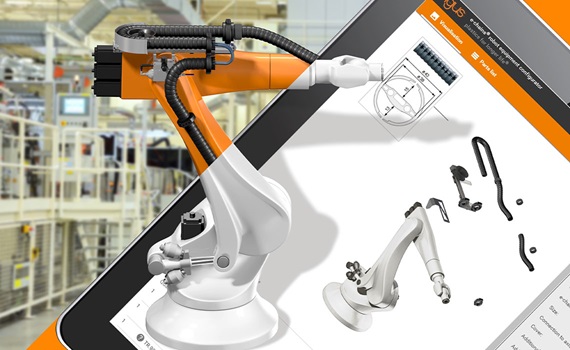

Quick Robot

Le configurateur pour le système robotique complet

Le configurateur permet de concevoir un système de guidage de l'énergie complet, de l'axe 2 à l'axe 6. Pour les fabricants suivants :

• ABB
• Fanuc
• KUKA
• Yaskawa
• Universal Robots
• Techman Robot

Ajout de câbles et tuyaux directement dans le configurateur

L'outil en ligne permet de configurer rapidement et simplement le système convenant au robot choisi.
Mais la taille du système doit elle aussi être adaptée aux câbles et tuyaux (le remplissage). L'idéal est que le degré de remplissage de la chaîne porte-câbles ne dépasse pas 60 %.
Le remplissage peut maintenant être intégré directement à l'outil en ligne pour justement pouvoir choisir d'office la bonne taille du système.

Division interne pour toutes les séries triflex R

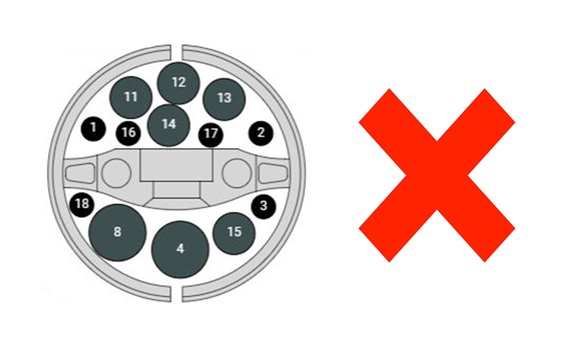

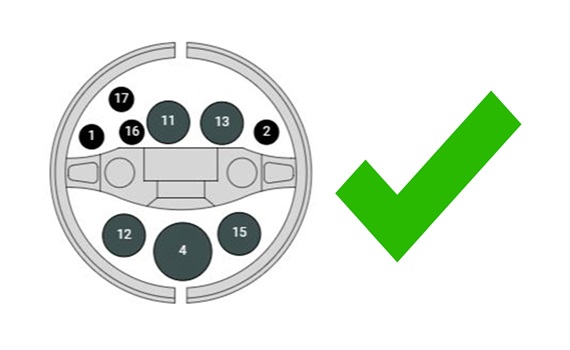

Lors du choix de la taille de votre triflex R, n'oubliez pas de prévoir une réserve de place pour tous les câbles électriques, pneumatiques et pour agents. Cette réserve est nécessaire pour compenser les forces générées par les mouvements entre la chaîne porte-câbles et les câbles d'une part et entre les câbles entre eux d'autre part. Les câbles doivent être mis en place avec suffisamment de jeu / d'air. On peut grosso modo partir du principe suivant : La somme des sections des câbles ne devrait pas dépasser 60 % de la section utile, et s'y ajoute une réserve de place de 10 % ou d'au moins 1 mm par rapport au câble voisin ou à la chaîne. La solution la plus rapide et la plus simple pour bien remplir une triflex R est d'utiliser le configurateur de divisions internes où toutes les séries triflex R sont disponibles
