Le système de rappel triflex® RSE sert à maintenir la chaîne porte-câbles aussi près que possible du bras du robot et à éviter que la chaîne qui pend ne gêne ou ne bloque les mouvements du robot. Le système triflex® RSE est un système de rappel particulièrement léger et économique

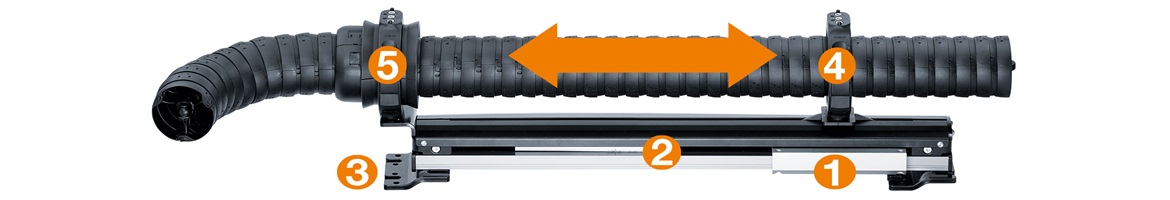

Guidage linéaire drylin® avec chariot
2Bande élastique ou ressort pour le rappel
3Plaques de fixation pour le raccordement variable à un grand nombre de robots
4Elément de fixation sans serre-câbles de la taille de chaîne correspondante
5Anneau de guidage de la taille de chaîne correspondante
| Numéro de commande | Pour la série | Variante triflex® R |
||
|---|---|---|---|---|
| TR.RSE.40 | 593,38 USD | |||
| TR.RSE.50 | 653,91 USD | |||
| TR.RSEC.60 | 699,87 USD | |||
| TR.RSEC.65 | 728,54 USD | |||
| TR.RSE.60 | 1 356,99 USD | |||
| TR.RSE.65 | 1 382,21 USD | |||
| TR.RSE.70 | 1 362,34 USD | |||
| TR.RSE.85 | 1 384,67 USD | |||
| TR.RSE.85.240 | 1 392,66 USD | |||
| TR.RSE.100 | 1 501,25 USD |

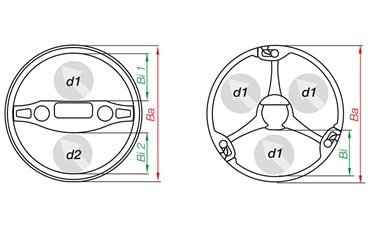

| Référence | Bi1 en mm | Bi2 en mm | BA en mm | R en mm | d1 en mm | d2 en mm | Pas en mm | par maillon | |
|---|---|---|---|---|---|---|---|---|---|
| TRC-60-087-0 | 0,89 | 0,77 | 2,56 | 3,43 | 0,81 | 0,69 | 0,8 | 40,66 USD | |
| TRC-70-110-0 | 1,1 | 0,94 | 3,19 | 4,33 | 1,02 | 0,87 | 1,01 | 48,84 USD | |
| TRC-85-135-0 | 1,3 | 1,1 | 3,72 | 5,31 | 1,22 | 1,02 | 1,2 | 52,48 USD | |
| TRC-100-145-0 | 1,48 | 1,28 | 4,25 | 5,71 | 1,4 | 1,2 | 1,36 | 56,15 USD | |
| TRC-125-182-0 | 1,7 | 1,7 | 5,31 | 7,17 | 1,61 | 1,61 | 1,74 | 72,27 USD | |
| TRCF-65-100-0 | 0,88 | 0 | 2,76 | 3,94 | 0,79 | 0 | 0,91 | 62,54 USD | |
| TRCF-65-200-0 | 0,88 | 0 | 2,76 | 7,87 | 0,79 | 0 | 0,91 | 70,65 USD | |
| TRCF-85-135-0 | 1,18 | 0 | 3,72 | 5,31 | 1,1 | 0 | 1,2 | 68,20 USD | |
| TRCF-85-240-0 | 1,18 | 0 | 3,72 | 9,45 | 1,1 | 0 | 1,2 | 68,20 USD | |
| TRCF-100-145-0 | 1,35 | 0 | 4,25 | 5,71 | 1,26 | 0 | 1,36 | 73,08 USD |
| Référence | Bi1 en mm | Bi2 en mm | BA en mm | R en mm | d1 en mm | d2 en mm | Pas en mm | ||
|---|---|---|---|---|---|---|---|---|---|
| TRE-60-087-0-B | 0,89 | 0,77 | 2,56 | 3,43 | 0,81 | 0,69 | 0,8 | 43,67 USD | |
| TRE-60-087-0 | 0,89 | 0,77 | 2,56 | 3,43 | 0,81 | 0,69 | 0,8 | Sur demande | |
| TRE-70-110-0-B | 1,1 | 0,94 | 3,19 | 4,33 | 1,02 | 0,87 | 1,01 | 53,04 USD | |
| TRE-70-110-0 | 1,1 | 0,94 | 3,19 | 4,33 | 1,02 | 0,87 | 1,01 | Sur demande | |
| TRE-85-135-0-B | 1,3 | 1,1 | 3,72 | 5,31 | 1,22 | 1,02 | 1,2 | 57,55 USD | |
| TRE-85-135-0 | 1,3 | 1,1 | 3,72 | 5,31 | 1,22 | 1,02 | 1,2 | Sur demande | |
| TRE-100-145-0-B | 1,48 | 1,28 | 4,25 | 5,71 | 1,4 | 1,2 | 1,36 | 60,60 USD | |
| TRE-100-145-0-C | 1,48 | 1,28 | 4,25 | 5,71 | 1,4 | 1,2 | 1,36 | 71,30 USD | |
| TRE-100-145-0 | 1,48 | 1,28 | 4,25 | 5,71 | 1,4 | 1,2 | 1,36 | Sur demande | |
| TRE-125-182-0 | 1,7 | 1,7 | 5,31 | 7,17 | 1,69 | 1,69 | 1,74 | 78,10 USD |
| Index ø | R [mm] | Cote A [mm] |
|---|---|---|
| 30. | - | - |
| 40. | 058 | 390 |
| 50. | 080 | 390 |
| 60. | 087 | 750 |
| 65 | 100 | 750 |
| 70. | 110 | 750 |
| 85. | 135 | 750 |
| 85. (R 240) | 240 | 750 |
| 100. | 145 | 750 |
| 125. | 182 | 750 |

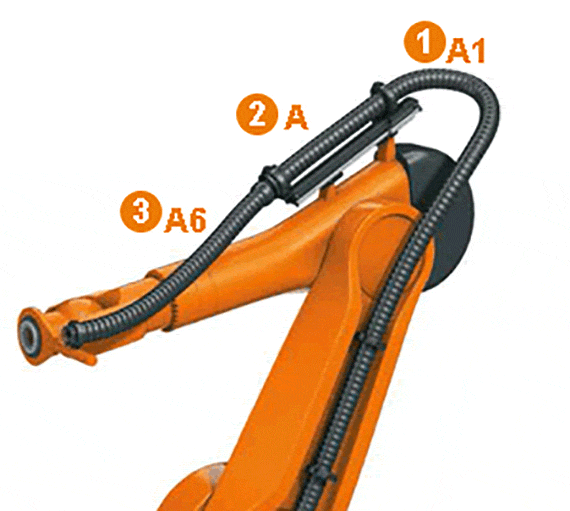

Surlongueur sens A6 + cote A + surlongueur sens A1 = longueur totale de chaîne
| Référence | ||||||
|---|---|---|---|---|---|---|
| TR.40.30 | ||||||
| TR.50.30 | ||||||
| TR.60.30 | ||||||
| TR.65.30 | ||||||
| TR.70.30 | ||||||
| TR.85.30 | ||||||
| TR.100.30 |
| Référence | ||||||
|---|---|---|---|---|---|---|
| TR.40.10 | ||||||
| TR.50.10 | ||||||
| TR.60.10 | ||||||
| TR.65.10 | ||||||
| TR.70.10 | ||||||
| TR.85.10 | ||||||
| TR.85.240.10 | ||||||
| TR.100.10 | ||||||
| TR.125.10 |
