twisterband

Consignes de montage pour twisterband

choix des câbles Gaine extérieure en TPE

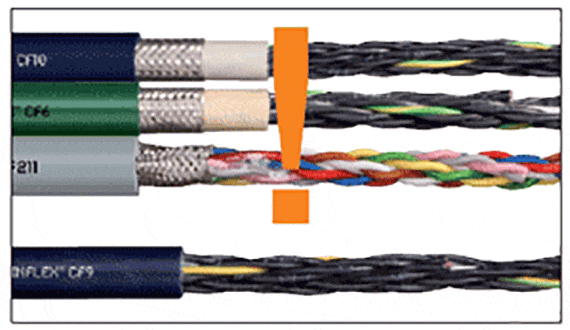

Conception : choix des câbles

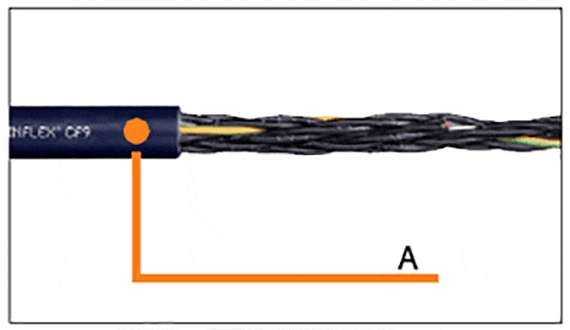

Lors du choix des câbles, veillez à ce que ceux-ci aient de très bonnes caractéristiques d'abrasion et de glissement. Le matériau de gaine idéal est le TPE.
Recommandation : câble chainflex® CF9

Des câbles blindés spéciaux destinés à la twisterband sont en préparation. Veuillez nous consulter lorsque vous avez besoin de câbles blindés.

Conception : remplissage

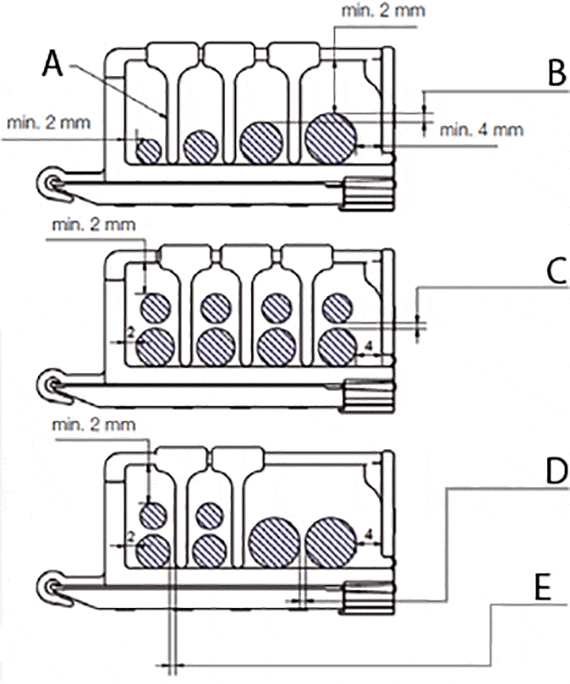

twisterband version fermée :
TB20.44.18.x.01.0 | TB30.75.22.x.01.0

A = séparer les câbles à l´aide de séparateurs

B = mettre en place les câbles classés par diamètre et rayon de courbure, les petits câbles fins vers l´intérieur, puis par ordre croissant de taille vers l´extérieur.




C = pas plus de deux câbles superposés. Entre les câbles, 10% du plus gros diamètre ou 1 mm minimum





D = entre tous les câbles,
10% du plus gros diamètre ou 1 mm minimum


E = entre les câbles et les séparateurs,
10% du plus gros diamètre ou 1 mm minimum

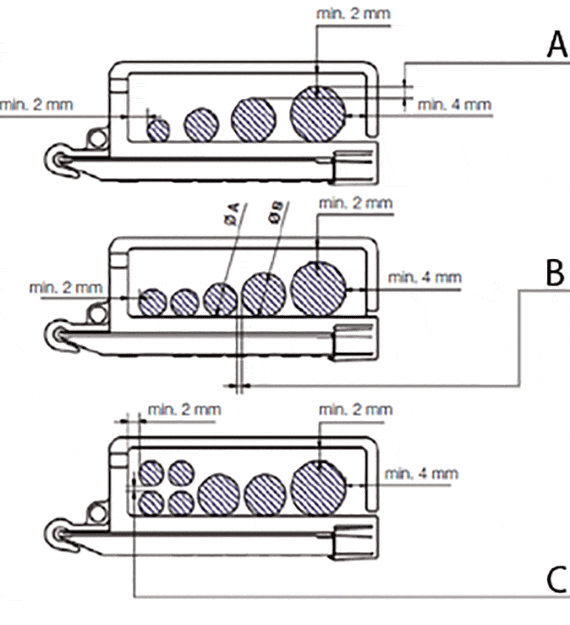

twisterband version à fermeture "Easy" :
TB12.23.09.x.01.0 | TB20.44.12.x.01.0


A = mettre en place les câbles classés par diamètre et rayon de courbure, les petits câbles fins vers l´intérieur, puis par ordre croissant de taille vers l´extérieur.





B = entre tous les câbles, 1 mm minimum ou 10% du plus gros diamètre => Ø B








C = pas plus de 2 câbles superposés. Entre les câbles,
1 mm minimum ou 10% du plus gros diamètre.

Montage : éléments de fixation

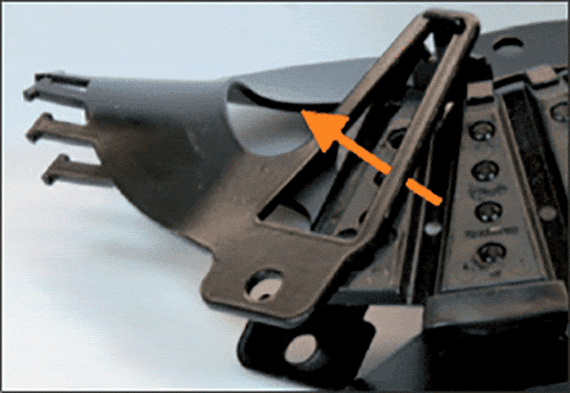

1. Faire passer la twisterband entre les pièces en acier.

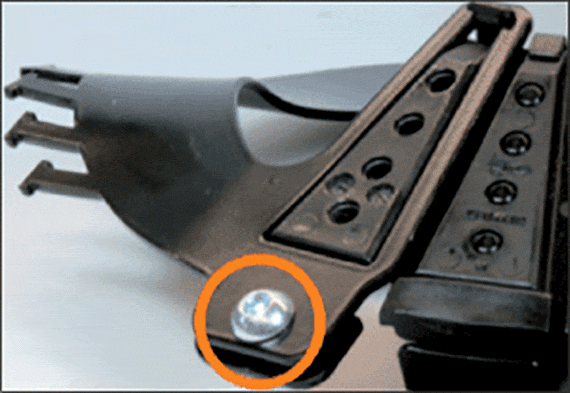

2. Fixer en place la twisterband en vissant l´élément de fixation.

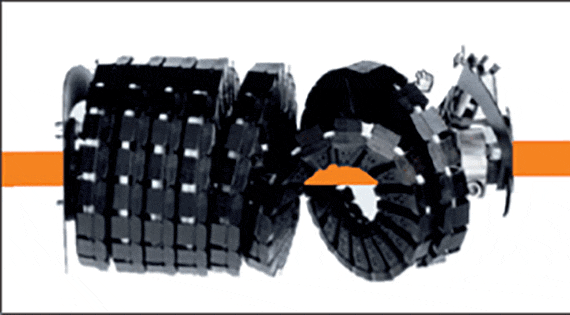

Montage : arbre de guidage

En montage vertical avec un angle de rotation de 1500° et au delà, faire appel à un arbre centré pour le guidage.
En montage horizontal, toujours faire appel à un arbre centré pour l´appui.

Montage : serre-câbles

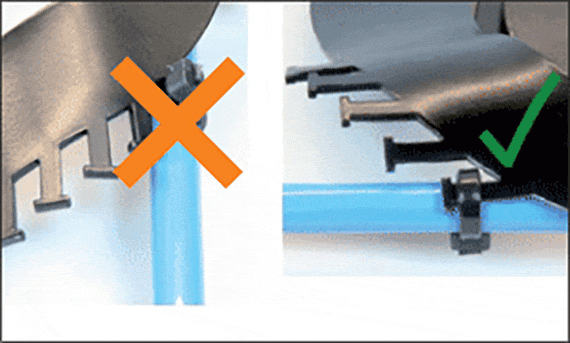

montage serre-câbles Placez des serre-câbles aux deux extrémités des câbles et veillez à ce que la languette du collier de serrage ne soit pas orientée vers la chaîne porte-câbles.

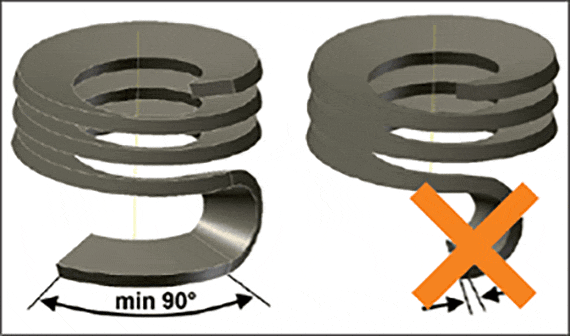

Position finale :

La twisterband ne doit pas être tournée jusqu´à son extrémité. Afin de ne pas trop solliciter les câbles, une réserve d´au moins 90° avant chaque point de fixation doit être prévue.

twisterband®

Vidéos de montage

1ère partie
2ère partie
3ère partie
