Instructions de montage goulottes de guidage nouvelle twisterchain

Assemblage des goulottes de guidage de la nouvelle twisterchain

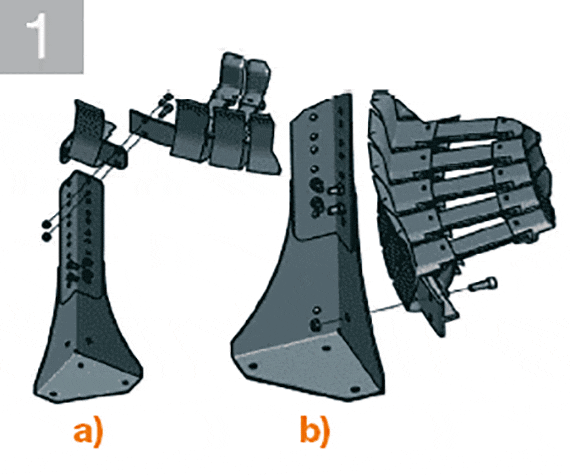

Montage twisterchain Vérifier que la commande soit complète. Visser les pièces entre elles selon les instructions...

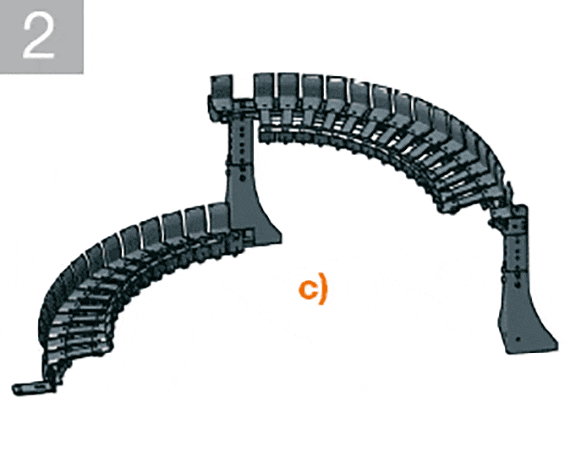

Montage twisterchain ... puis assembler la goulotte de guidage complète avec brin supérieur et brin inférieur

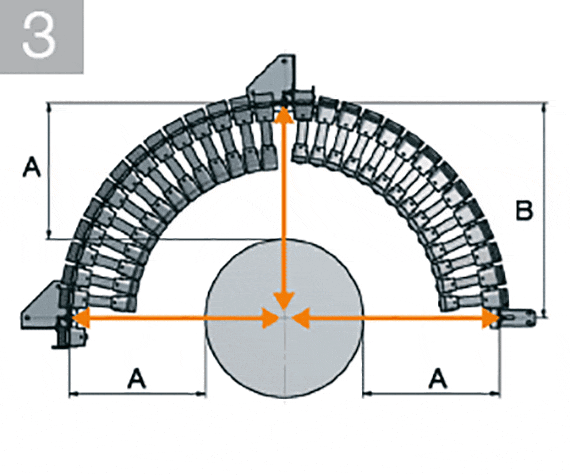

Montage twisterchain A = écart
B = rayon profilé en T
L´écart entre le profilé en T et le point de rotation doit être le même en 3 points.

Aligner la goulotte par rapport au point de rotation et la visser

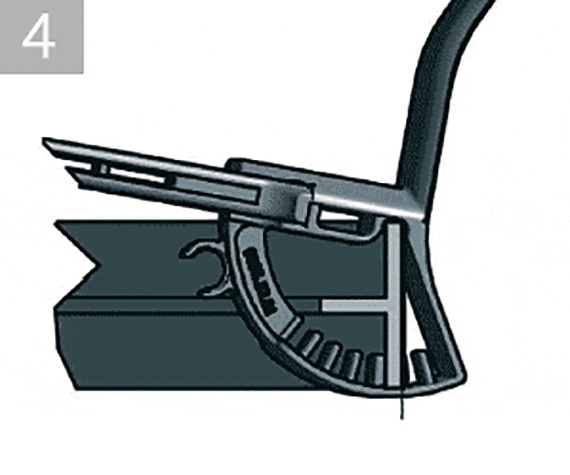

Montage twisterchain Alignement à l´aide de gradations d´angle définies pour une fixation en hauteur simple

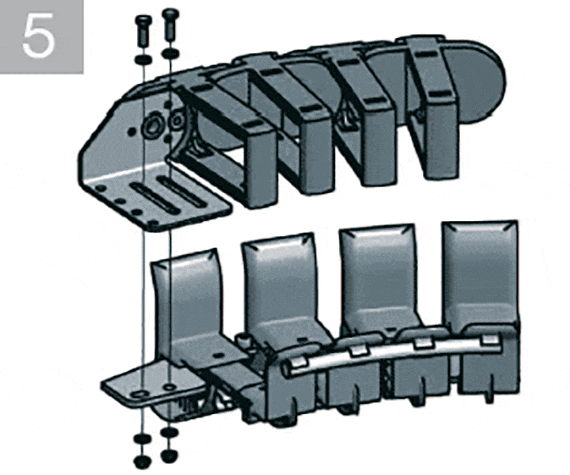

Montage twisterchain Mise en place de la twisterchain dans la goulotte, visser la Chaîne Porte-Câbles dans la goulotte au niveau du point fixe

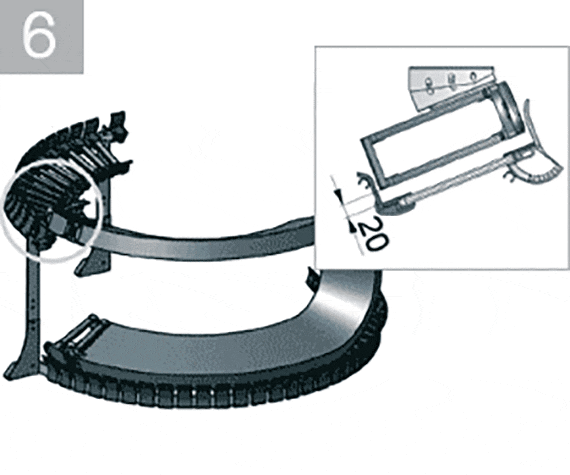

Montage twisterchain Fixation de la chaîne porte-câbles au bras du point mobile du client par vissage (bras du point mobile du client)
