Le bon entraînement pour votre axe linéaire

La technique d'entraînement drylin offre une vaste gamme de produits qui vont des axes linéaires légers en polymère à des solutions massives en inox; tous fonctionnent sans apport extérieur de graisse. Le mouvement des axes linéaires est assuré par l'intermédiaire de vis, de courroies crantées ou de crémaillères. igus propose aux clients des solutions adaptées aux cas de figure les plus spécifiques. Quel que soit le système, la longueur de la course peut être choisie individuellement et l'entraînement des unités linéaires peut être assuré par l'intermédiaire d'équipement disponible en option, sous forme de molettes ou de moteurs de différents types. Les tables de positionnement entraînées par des vis sont préconisées pour les applications soumises à des forces de cisaillement axiales élevées et exigeant toutefois une très grande précision.

Ces modules linéaires peuvent être équipés de vis trapézoïdales ou de vis hélicoïdales quel que soit le modèle.  Lesaxes linéaires à entraînement à courroie crantée sont conçus pour les courses longues et les très grandes vitesses dans les applications ayant une grande précision de reproductibilité et des temps de passage courts.

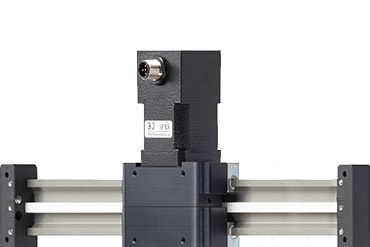

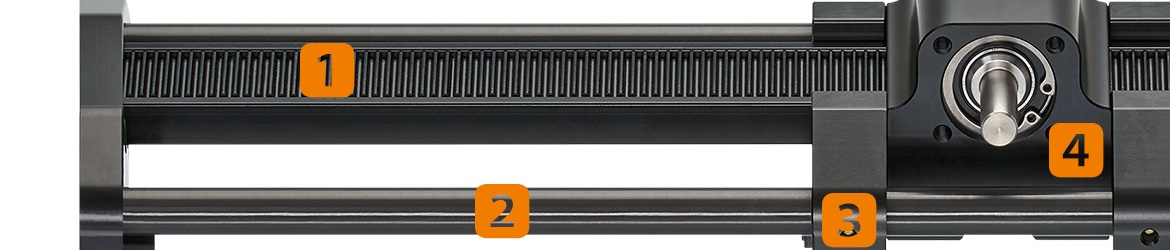

Conçues pour les vitesses élevées et les courses longues, les unités linéaires à transmission directe de la force par l'intermédiaire de crémaillères offrent l'avantage supplémentaire de permettre le déplacement sans jeu et autonome de plusieurs chariots sur un même système.

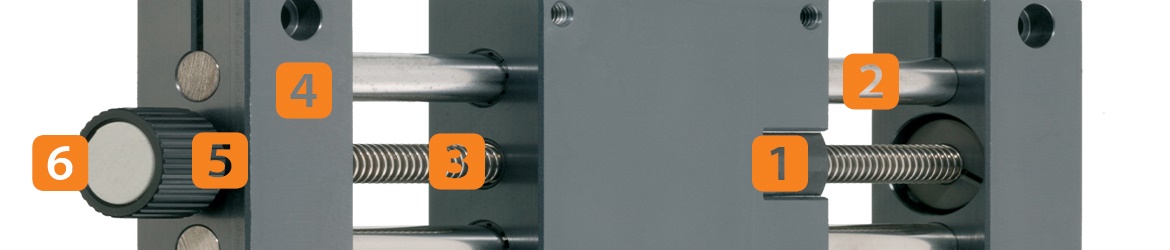

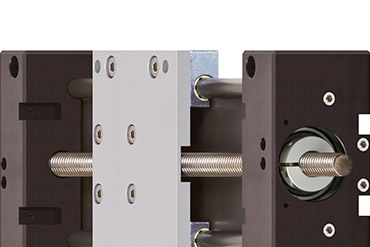

Entraînements linéaires à vis

• Changement de format économique & précis

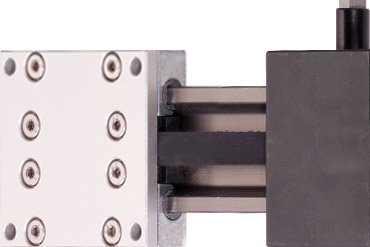

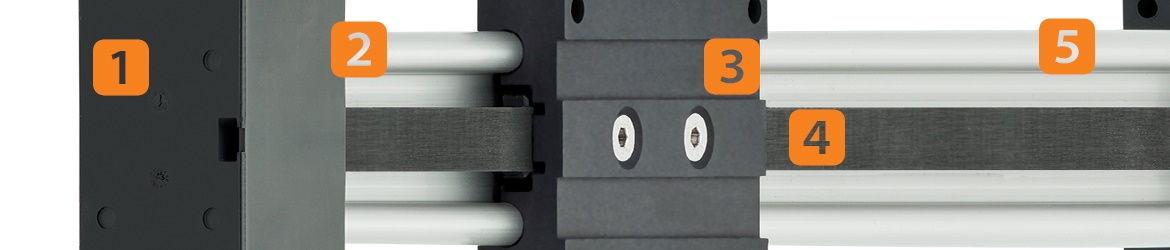

Entraînements linéaires à courroie crantée

• Grande efficacité grâce à une faible inertie de masse

Modules linéaires légers

• Très grande précision même sur les courses longues

Dans quel cas le choisir ?

• Pour les changements de format
• Dans les milieux extrêmes
• Si une solution prête à monter et peu coûteuse est souhaitée
• Si une résistance à la corrosion est exigée
• Si le niveau sonore doit être faible

Dans quel cas ne pas le choisir

• Si des charges élevées doivent être déplacées de façon très dynamique
• Si une précision de positionnement < 0,1 mm est nécessaire
• Si de longues distances doivent être couvertes en fonctionnement continu

Dans quel cas le choisir ?

• Positionnement rapide de petites charges
• Avec une structure plate
• Mouvement peu bruyant & fonctionnement en continu
• Utilisation en immersion avec courroie UW
• Version basique économique

Dans quel cas ne pas le choisir

• Si des charges élevées doivent être déplacées de façon très dynamique
• Si une précision de positionnement < 0,1 mm est nécessaire

Dans quel cas le choisir ?

• Applications de pick and place très dynamiques
• Pour les applications à structure compacte
• Comme axe z dans les portiques pluriaxiaux

Dans quel cas ne pas le choisir

• Fortes charges
• Auto-blocage
• Applications dans les milieux sales
