Instructions de montage drylin® W


Pendant le montage, une pression d’une force d’au moins 50 N est recommandée au centre de la surface de montage. Il est également possible, pendant et après le montage, de faire appel à un maillet en plastique pour aligner les patins.

Couple de serrage :
W-06 : M4 = 1,5 Nm
W-10 : M6 = 6,0 Nm
W-16 : M8 = 15,0 Nm
W-20 : M8 = 15,0 Nm

Instructions de montage pour rail drylin® W avec chariot complet:patins ou avec chariot complet

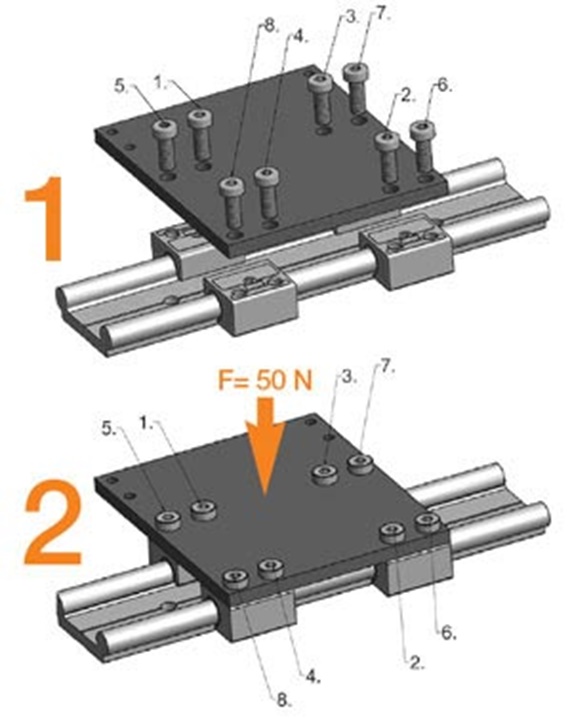

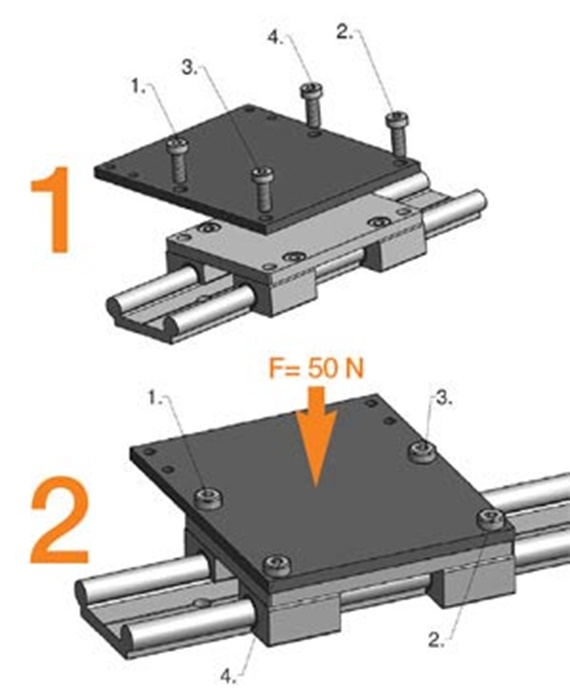

Ordre de serrage des vis Ordre de serrage des vis
Ordre de serrage des vis Ordre de serrage des vis
