drylin® ZLW - Module linéaire à courroie crantée - Couple d'entraînement et charge

Couple d'entraînement et charge de la ZLW-1040/1080

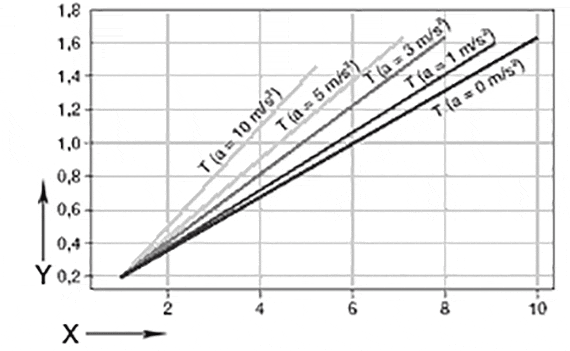

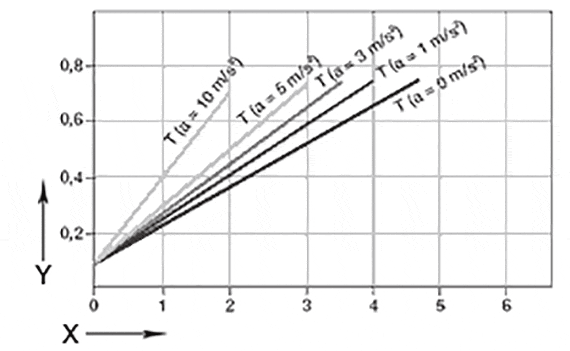

Couple d'entraînement exigé*
Montage horizontal - ZLW-1040/1080, version Basic 02

Couple d'entraînement exigé*
Montage vertical - ZLW-1040/1080, version Basic 02

X = charge utile [kg]
Y = couple d´entraînement [Nm]

X = charge utile [kg]
Y = couple d´entraînement [Nm]

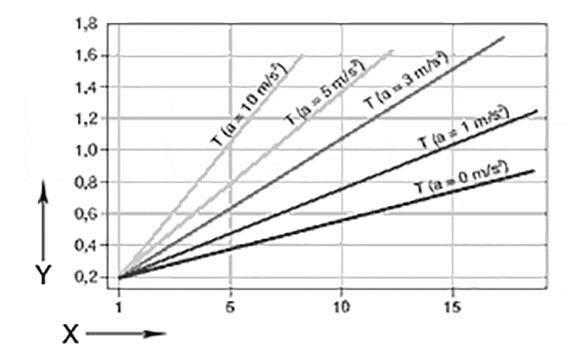

Couple d'entraînement exigé*
Montage horizontal - ZLW-1040/1080, version Standard 02

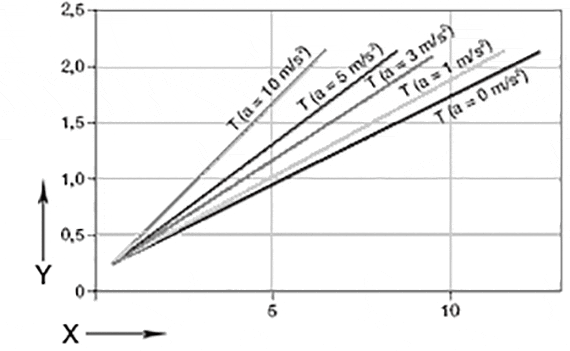

Couple d'entraînement exigé*
Montage vertical - ZLW-1040/1080, version Standard 02

X = charge utile [kg]
Y = couple d´entraînement [Nm]

X = charge utile [kg]
Y = couple d´entraînement [Nm]

* Conditions : la masse à déplacer est située dans un rayon maximum délimité, dont la distance jusqu'au milieu de l'axe de guidage est de R = 100 mm. Couple maxi adm. pour la version 01 : 1,3 Nm avec a = 0 m/s²; pour la version 02 : 2,4 Nm avec a = 0 m/s². Fonctionnement en continu, sans accélération sensible.

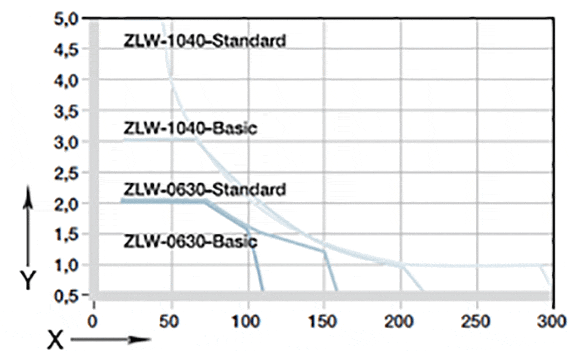

Comparatif charge maximale
ZLW-0630 et ZLW-1040/1080

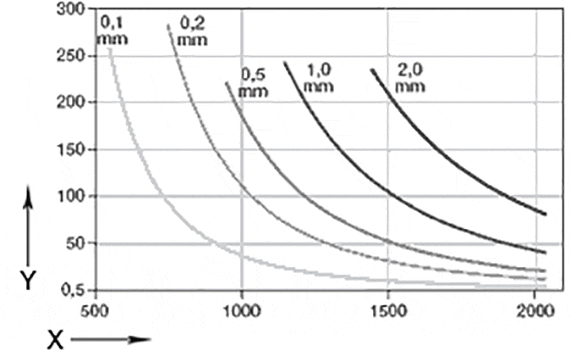

Flèche en fonction de l’écart entre les supports
ZLW-1040/1080, versions Basic 02 et Standard 02

X = sollicitation du chariot [N]
Y = vitesse du chariot [m/s]

Le tableau prend en considération la somme des différentes charges agissant sur le chariot. ED = Durée de fonctionnement

X = longueur d´appui [mm]
Y = sollicitation [N]

Courbure maxi admissible de 2 mm.

Couple d'entraînement et charge, ZLW-0630

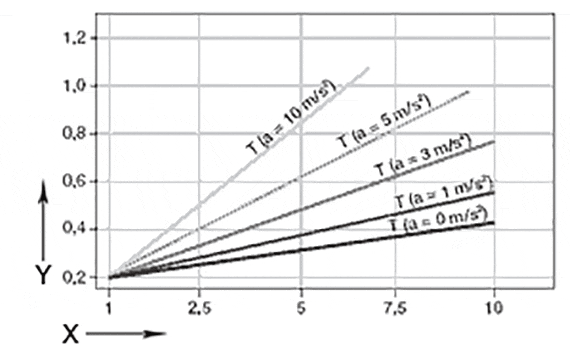

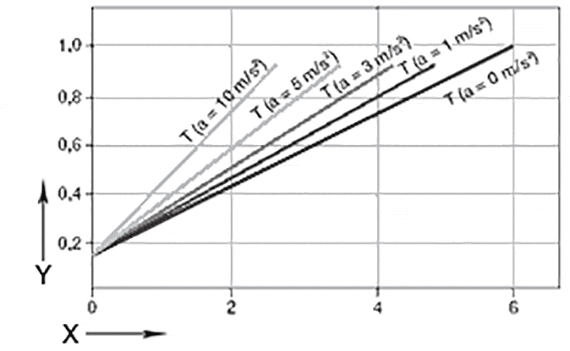

Couple d'entraînement nécessaire*
Montage horizontal - ZLW-0630, version Basic 02

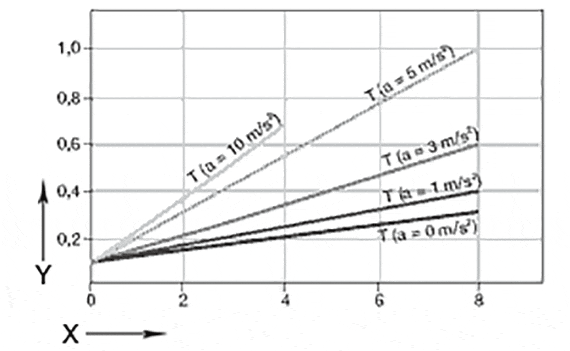

Couple d'entraînement nécessaire*
Montage vertical - ZLW-0630, version Basic 02

X = charge utile [kg]
Y = couple d´entraînement [Nm]

X = charge utile [kg]
Y = couple d´entraînement [Nm]

Couple d'entraînement nécessaire*
montage horizontal - ZLW-0630, version Standard 02

Couple d'entraînement nécessaire*
montage vertical - ZLW-0630, version Standard 02

X = charge utile [kg]
Y = couple d´entraînement [Nm]

X = charge utile [kg]
Y = couple d´entraînement [Nm]

* Conditions : la masse à déplacer est située dans un rayon maximum délimité, dont la distance jusqu'au milieu de l'axe de guidage est de R = 100 mm. Couple maxi adm. pour la version 01 : 1,3 Nm avec a = 0 m/s²; pour la version 02 : 2,4 Nm avec a = 0 m/s². Fonctionnement en continu, sans accélération sensible.

Comparatif charge maximale
ZLW-0630 et ZLW-1040/1080

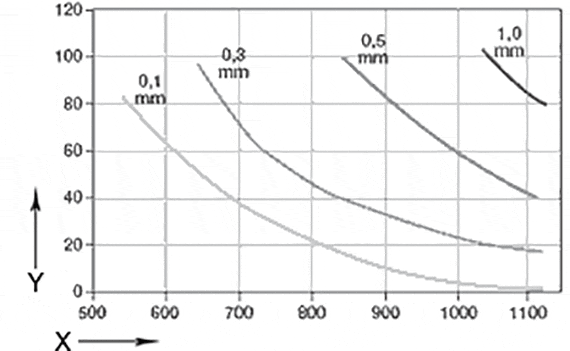

Flèche en fonction de la largeur de support
ZLW-0630, version Basic 02 et Standard 02

X = sollicitation du chariot[N]
Y = vitesse du chariot [m/s]

Le tableau prend en considération la somme des différentes charges agissant sur le chariot. ED = Durée de fonctionnement

X = longueur d´appui [mm]
Y = sollicitation [N]

Courbure maxi admissible de 2 mm.

Couple d'entraînement et charge de la ZLW-1660

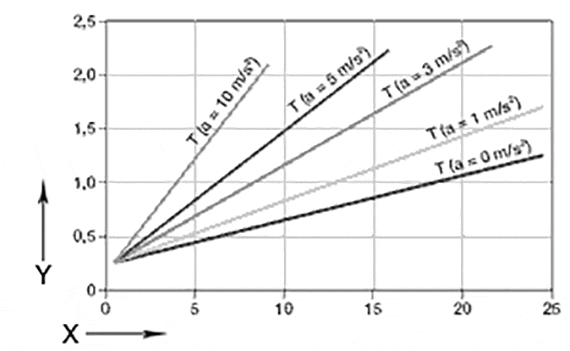

Couple d'entraînement exigé*
Montage horizontal - ZLW-1660, version Standard 02

Couple d'entraînement exigé*
Montage vertical - ZLW-1660, version Standard 02

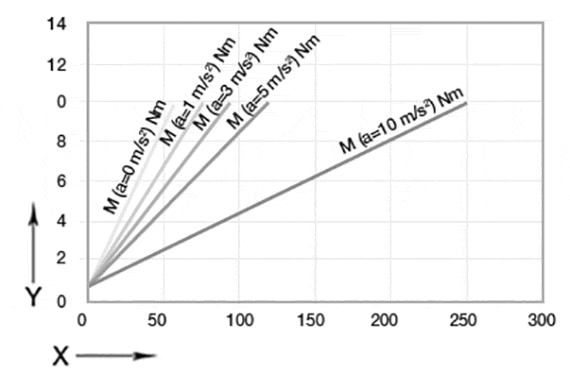

Couple d'entraînement nécessaire en montage horizontal

X = charge utile [kg]
Y = couple d'entraînement [Nm]

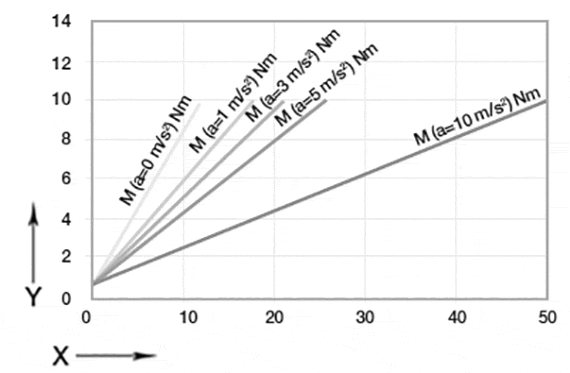

Couple d'entraînement nécessaire en montage vertical

X = charge utile [kg]
Y = couple d'entraînement [Nm]

* Hypothèse : la masse à déplacer se trouve au maximum dans un cercle circonscrit avec R = 100 mm par rapport au centre du rail de guidage, couple maxi admissible, version 01 : 1,3 Nm, a = 0 m/s², version 02 : 2,4 Nm, a = 0 m/s², déplacement constant, sans accélération notable

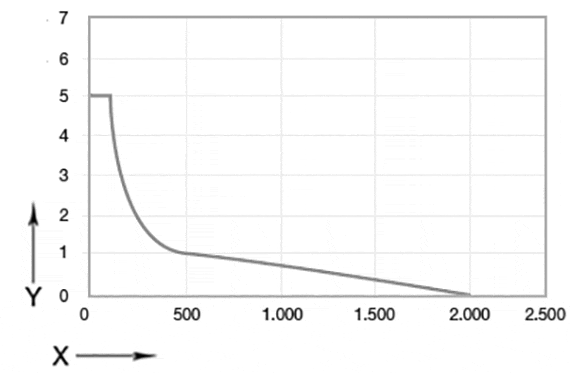

Charge maximale ;
montage horizontal; le graphique tient compte de la somme de toutes les forces agissant sur le chariot.

Charge maximale

X = charge du chariot[N]
Y = vitesse du chariot [m/s]
