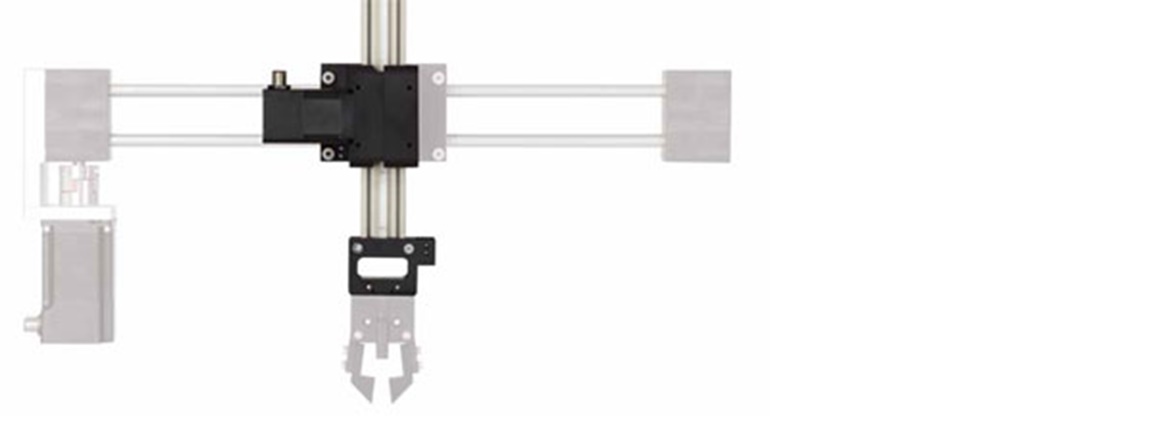

Module linéaire petit et léger pour applications de pick and place

drylin® GRW-0630

Très dynamique en présence de petites charges

Le nouveau module linéaire drylin® a été mis au point spécialement pour les applications de pick & place très dynamiques avec de petites charges. Sur ce type de module, le chariot et le moteur sont fixes et c'est l'axe qui se déplace. La crémaillère en plastique permet une transmission de la force directe et dynamique 20 à 30% environ de puissance / vitesse) sans renvoi et précontrainte d'une courroie crantée. De ce fait, le module à petit moteur peut être utilisé pour des charges allant jusqu'à 1 kg environ.

100% sans graisse

transmission directe de la force par crémaillère

Dynamisme élevé

Petit et léger

Combinaison de matériaux : profilé en aluminium / crémaillère en plastique

Accessoires : plaques adaptatrices et équerres de raccordement

Complément aux portiques à 2 ou 3 axes

Faibles charges jusqu'à 1 kg environ


Domaines d'utilisation : pick and place, portiques, placement, technique médicale, portiques à 2 ou 3 axes.

Cotes [mm]

Référence Course maxi Charge axiale
maxi		 A A1 H E1 E2 l hw f lt ts tg sg AM
    [N] -0,3     ±0,15 ±0,15
GRW-0630 150 2,25 2,13 3,17 0,79 1,77 1,57 4,35 1,67 0,16 0,59 0 M4 M4-8 89,62 358,11 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog
Délai de livraison sur demande
