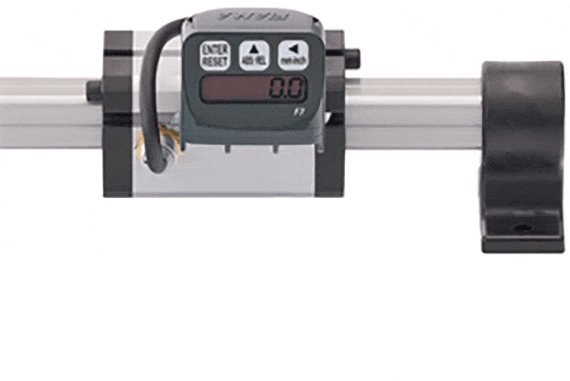

Bande magnétique protégée
Options de fixation par coulisseaux
Blocage manuel au niveau du chariot
Fixation autoportante
Profilé AWMQ-20 longueur maxi 1.500 mm

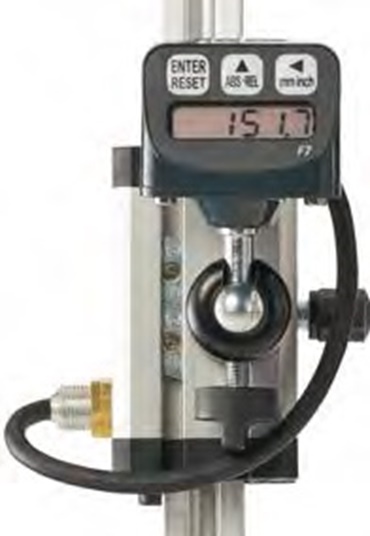

Capteur intégré au chariot, gain de place

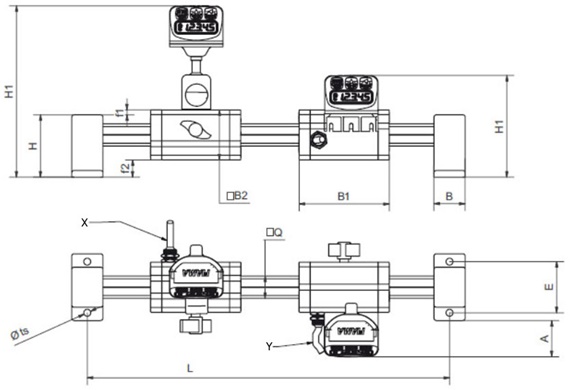

| Référence | M maxi | L | B | B1 | B2 | H | H1 | E | Q | ts | f1 | f2 | A | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [Nm] | Bride support d’axe + chariot + course | h7 | |||||||||||||
| QKM-01-20 | 0,39 | 28 + 94 | 28 | 3,7 | 1,77 | 2,28 | 6,1 | 1,81 | 0,79 | 0,24 | 0,18 | 15,5 | 1,3 | Sur demande | |
| QKM-02-20 | 0,39 | 28 + 94 | 28 | 3,7 | 1,77 | 2,28 | 3,62 | 1,81 | 0,79 | 0,24 | 0,18 | 15,5 | 1,3 | Sur demande |
| Propriétés de l´afficheur de mesure | ||
|---|---|---|
| Principe de mesure | Incrémentale, avec valeur absolue. Fonctionnement à pile | |
| Affichages | Ecran LCD, chiffres d'une hauteur de 7,5 mm | |
| Précision | 0,1 mm maxi | Affichage/plage d'affichage | -99 999 …+99 999 |
| Fonction | Sens de mesure, point zéro, unité (mm, pouces), activation préréglage possible | |
| Alimentation | Pile 1/2 AA, 3,6 V intégrée, durée de vie jusqu'à 4 ans | |
| Capteur magnétique | Montage fixe (externe) | forme | Dans boîtier |
| Logement | plastique | |
| Type de protection | Affichage IP54 Capteur IP67 |
|
| Température d'emploi | 0…+50°C | |
| Humidité de l'air | 35-85% | |
| Vitesse de déplacement | 2,5 m/s max. | |
| Clavier de l´affichage | 3 touches de fonction | |
