  1. Accueil
  2. Montage simple

Coulisseaux pour la fixation

Les coulisseaux offrent des possibilités de fixation flexibles, de capteurs par exemple, pour le rail profilé drylin® W. Ce profilé robuste constitue la base des unités linéaires SAW et des modules linéaires à courroie crantée ZLW et est doté de 5 rainures en T maximum pour l'accueil des coulisseaux. Des coulisseaux sont également utilisés comme option de fixation pour les chariots linéaires drylin® Q. Pour le montage ultérieur dans les rainures en T fermées, des coulisseaux pivotants ont été prévus.


Positionnement variable

Idéal pour les capteurs fin de course et point de référence

Produit pouvant être utilisé avec les rainures en T du rail profilé drylin® WSX

Bonne retenue

Ajout ultérieur possible

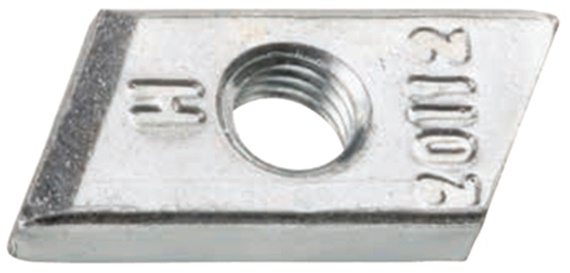

Coulisseaux pour la fixation

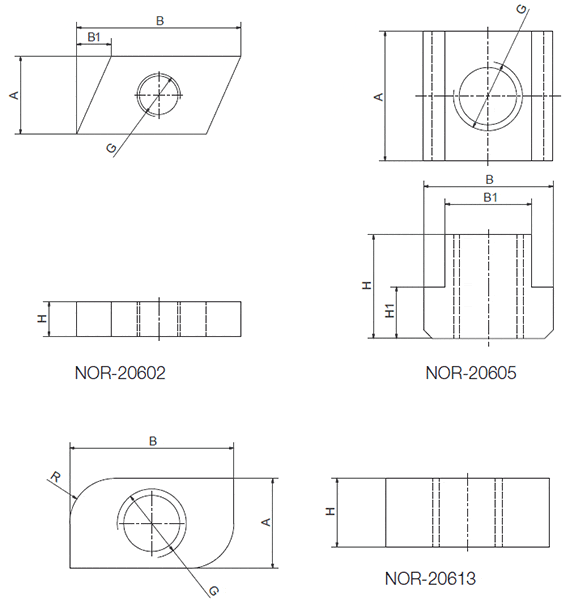

Coulisseaux pour la fixation, plan
Référence Rail Module linéaire
NOR-20602 WSX-06-30 SAW-0630, SAWC-0630, ZLW-0630
NOR-20602 WSX-10-40 SAW-1040, SAWC-1040, ZLW-1040
NOR-20602 WSX-10-80 SAW-1080, ZLW-1080
NOR-20602 AWMQ-12/20 QWE-01-12, QWE-01-20
NOR-20602 WSX-16-60 SAW-1660, ZLW-1660 (rainures latérales)
NOR-20605 WSX-16-60 SAW-1660, ZLW-1660 (rainure inférieure)

Gamme de produits

Référence A B B1 H H1 G R
prêt pour l'expédition en 12 jours ouvrables NOR-20602 0,35 0,75 0,16 0,16 0 M5 0 2,02 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables NOR-20605 0,59 0,59 0,39 0,47 0,24 M8 0 8,00 USD Dans le panier
prêt pour l'expédition en 24 heures NOR-20613 0,2 0,37 0 0,16 0 M4 0,1 2,57 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

Plus d'informations :

drylin® ZLW
drylin® SAW
prêt pour l'expédition en 24 heures
prêt pour l'expédition en 12 jours ouvrables
