iglidur® H4 - Données du matériau

Tableau de matériaux

Propriétés générales	Unité	iglidur® H4	Procédure de test
Densité	g/cm³	1,79
Couleur		brun
Absorption maxi d'humidité à 23°C / 50% H.R.	% de poids	0,1	DIN 53495
Absorption maxi d'eau	% de poids	0,2
Coefficient de frottement dynamique contre l'acier	μ	0,08-0,25
Valeur pv, maxi (à sec)	MPa x m/s	0,7
Propriétés mécaniques
Module d'élasticité transversale	MPa	7.500	DIN 53457
Résistance à la flexion à 20°C	MPa	120	DIN 53452
Résistance à la compression à 20°C	MPa	50
Pression de surface statique admissible (20°C)	MPa	65
Dureté Shore D		80	DIN 53505
Propriétés physiques et thermiques
Température supérieure d'utilisation en continu	°C	+200
Température maximum d'emploi à courte durée	°C	+240
Température inférieure d'utilisation	°C	-40
conductivité thermique	W/m x K	0,24	ASTM C 177
Coefficient de dilatation thermique (à 23°C)	K^–1 x 10^–5	5	DIN 53752
Propriétés électriques
Résistance spécifique	Ωcm	> 10¹³	DIN CIE 93
Résistance superficielle	Ω	> 10¹²	DIN 53482
¹⁾ Sans charge additionnelle; pas de mouvement de glissement; relaxation non exclue

Tableau 01 : Données sur les matériaux

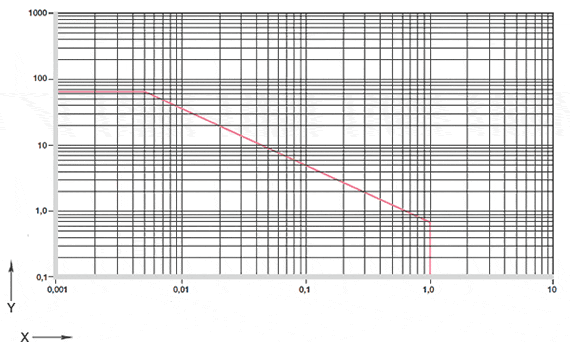

Graphique 01 : Valeurs pv admissibles pour les paliers lisses en iglidur® H4 aux parois de 1 mm d´épaisseur

Fig. 01 : Facteurs p x v admissibles des Paliers en iglidur® H4 d´une épaisseur de 1 mm à sec avec un arbre en acier, à +20 °C, dans un alésage en acier

X= Vitesse de glissement [m/s]
Y=Charge[MPa]

Les Paliers Lisses iglidur® H4 ont éte mis au point pour résister à de fortes charges, à l'abrasion et aux températures élevées tout en étant peu coûteux. Des températures maximales de +200 °C, une pression de surface admissible de 65 Mpa maximum et une très bonne résistance aux produits chimiques ne sont que quelques unes de ses caractéristiques. Des lubrifiants solides diminuent le coefficient de frottement et renforcent la résistance à l'usure qui, comparée à celle de Paliers Lisses iglidur® H2 tout aussi économiques, a été nettement améliorée. Les Paliers Lisses iglidur® H4 sont autolubrifiants et adaptés à tous les types de mouvements.

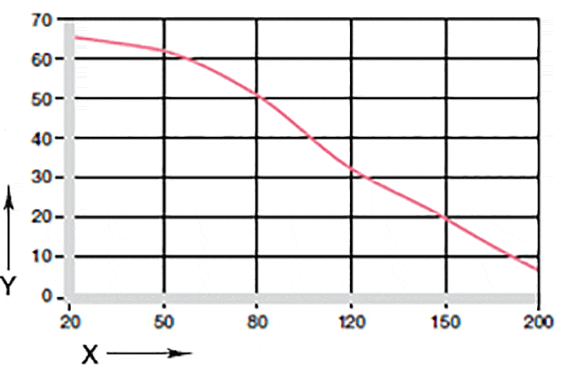

Fig. 02 : Pression de surface maximum admissible en fonction de la température (65 MPa dans +20 °C)

X = Température [°C]
Y = Charge [MPa]

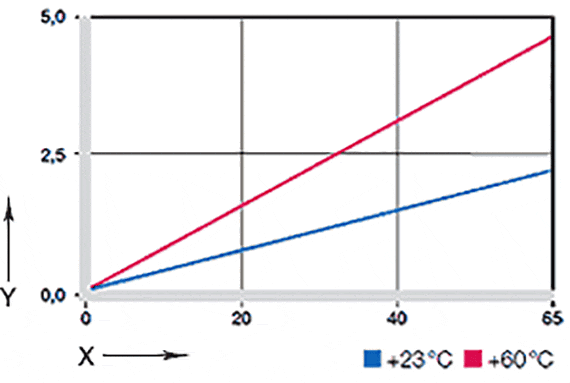

Fig. 03 : Déformation du matériau soumis à des charges et à des températures

X = Charge [MPa]
Y = Déformation [%]

Propriétés mécaniques

La pression de surface maximale recommandée est une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne peuvent en être tirées. La résistance à la compression des Paliers Lisses en iglidur® H4 baisse à mesure que la température augmente. La figure 02 montre bien cette corrélation. A la température maximale d´emploi en continu de +200 °C, la pression de surface admissible est encore de 7 MPa.

La fig. 03 montre la déformation élastique de l'iglidur® H4 en présence de charges radiales.

Vitesse de glissement maximum

m/s	Rotation	Oscillant	Linéaire
en continu	1	0,7	1
à courte durée	1,5	1,1	2

Tableau 02: Vitesses de glissement maxi

Vitesses de glissement admissibles

Les Paliers Lisses en iglidur® H4 ont un coefficient de frottement nettement meilleur que ceux en iglidur® H2, eux aussi économiques. Ceci explique les vitesses de glissement admissibles élevées auxquelles peuvent être soumis ces Paliers. En fonctionnement à sec, les vitesses de glissement en continu peuvent atteindre
1 m/s. Les vitesses indiquées dans le tableau 02 sont des valeurs limites pour des charges extrêmement minimes du palier. A charges élevées, la vitesse admissible diminue à mesure que la charge augmente, en raison des limites venant du facteur p x v.

Vitesse de glissement

Facteur p x v et lubrification

iglidur® H4	Températures d'emploi
minimum	- 40 °C
maximum, en continu	+ 200 °C
maximum, à courte durée	+ 240 °C
Fixation axiale supplémentaire à partir de	+ 110 °C

Tableau 03: Températures limites pour l'iglidur® H4

Températures

L´ iglidur® H4 est un matériau résistant aux températures élevées et c´est la raison pour laquelle des paliers lisses en iglidur® H4 peuvent être utilisés dans des applications dans lesquelles les paliers sont séchés. La résistance à la compression des Paliers iglidur® H4 diminue à mesure que la température augmente. La chaleur supplémentaire due au frottement dans le système doit être prise en compte. Une sécurisation supplémentaire est nécessaire aux températures supérieures à +110 °C.

Températures, coefficient de dilatation thermique

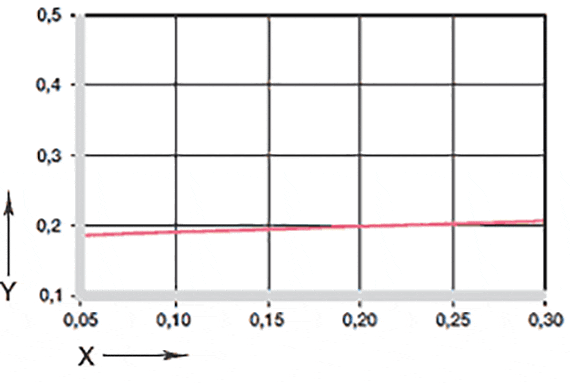

Fig. 04 : Coefficients de frottement en fonction de la vitesse de glissement, p = 0,75 MPa

X = Vitesse de glissement [m/s]
Y = Coefficient de frottement μ

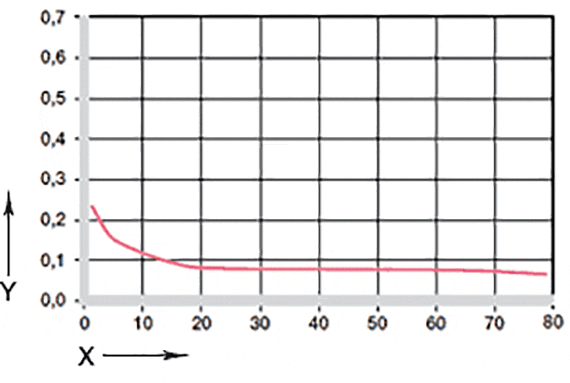

Fig. 05 : Coefficients de frottement en fonction de la charge, v = 0,01 m/s

X = Charge [MPa]
Y = Coefficient de frottement μ

Frottement et usure

Le coefficient de frottement des paliers lisses en iglidur® H4 est très bas (graphiques 04 et 05). Il convient toutefois de tenir compte du fait qu´un matériau associé trop rugueux peut augmenter le frottement.

iglidur® H4	Fonctionnement à sec	Graisse	Huiles	Eau
Coefficients de frottement µ	0,08 - 0,25	0,09	0,04	0,04

Tableau 04 : Coefficient de frottement de l´iglidur® H4 avec de l´acier (Ra = 1 μm, 50 HRC)

Coefficients de frottement

Résistance à l'usure

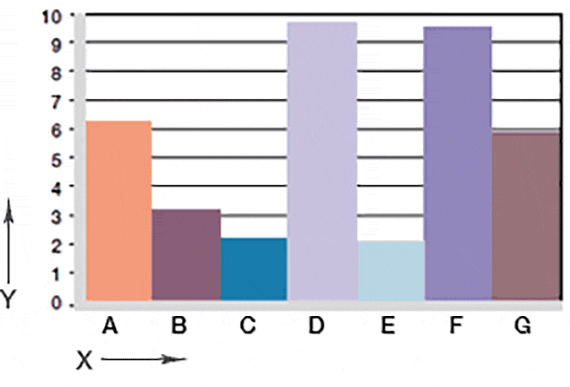

Fig. 06 : Usure, en rotation avec différents matériaux d´arbre, p = 1 MPa, v = 0,3 m/s

X = Matière d´arbres
Y = Usure [μm/km]

A = alu, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, trempé chromé
E = St37
F = 304L
G = X90

Matériaux d'arbres

Son utilisation possible avec de nombreux matériaux d´arbre fait de l´iglidur® H4 une alternative économique à de nombreux autres matériaux haute température. Il est toutefois important de choisir le matériau d'arbre approprié. En effet, on ne peut affirmer de manière générale, que les Paliers Lisses iglidur® H4 conviennent mieux aux arbres durs ou tendres. Les essais ont montré que l´usure était moindre en oscillation. En service rotatif, l'usure augmente nettement à partir de 10 MPa.

Matériaux d'arbres

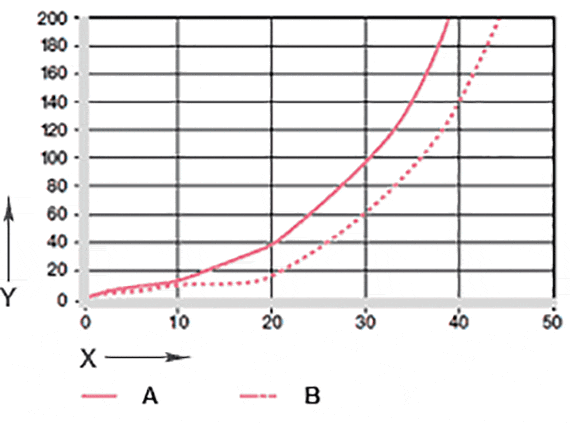

Fig. 07 : Usure sur les applications oscillantes et rotatives avec du Cf53, en fonction de la charge

X = Charge [MPa]
Y = Usure [μm/km]

A= en rotation
B= en oscillation

Agents	Tenue
Alcools	+
Hydrocarbures	+
Graisses, huiles sans additifs	+
Carburants	+
Acides dilués	+ à 0
Acides forts	+ à -
Bases diluées	+
Bases fortes	+

+ bonne tenue 0 tenue relative - mauvaise tenue
Ces données concernent la résistance chimique à température ambiante[+20 °C]
Tableau 05 : Résistance chimique de l´iglidur® H4

Propriétés électriques

Résistance spécifique	> 10¹³ Ωcm
Résistance superficielle	> 10¹² Ω

Résistance aux produits chimiques

Les Paliers Lisses en iglidur® H4 offrent une bonne résistance aux produits chimiques. Ils sont également compatibles avec la plupart des lubrifiants.
L´iglidur® H4 n´est pas attaqué par la plupart des acides organiques et anorganiques faiblement dosés.

Rayonnements radioactifs

L´iglidur® H4 résiste tant aux rayonnements à neutrons qu´aux rayonnements gamma sans influence notable sur ses excellentes propriétés mécaniques.
Les Paliers Lisses en iglidur® H4 résistent aux rayons radioactifs jusqu´à une intensité de 2 · 10² Gy.

Résistance aux UV

Le rayonnement ultraviolet et les autres influences climatiques modifient les propriétés des Paliers iglidur® H4. La surface devient plus rugueuse et la résistance à la compression diminue. Par conséquent, l'emploi de l'iglidur® H4 dans des applications soumises aux intempéries devrait faire l'objet d'essais.

Vide

Les petites composantes d'eau s'évaporent sous vide. Il peut être utilisé sous vide.

Propriétés électriques

Les Paliers Lisses en iglidur® H4 sont électriquement isolants.

Absorption maxi d'humidité
dans +23 °C/50 % r. F.	0,1 % du poids
Absorption maxi d'eau	0,2 % du poids

Tableau 06: L'absorption d'humidité par les Paliers iglidur® H4

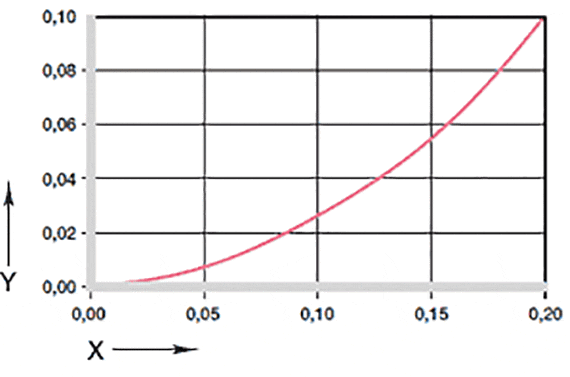

Graphique 10 : Influence de l´absorption d´humidité

X = Absorption d´humidité [% de poids]
Y = Réduction Ø intérieur [%]

L´absorption d´humidité par les Paliers Lisses en iglidur® H4 est inférieure à 0,1 % du poids en climat normal. La limite de saturation dans l'eau est de l'ordre de 0,2%. L'iglidur® H4 est par conséquent le matériau idéal pour les milieux mouillés.

Diamètre d1 [mm]	Arbre h9 [mm]	iglidur® H4 F10 [mm]	Logement H7 [mm]
jusqu'à 3	0 - 0,025	+0,006 +0,046	0 +0,010
> 3 bis 6	0 - 0,030	+0,010 +0,058	0 +0,012
> 6 bis 10	0 - 0,036	+0,013 +0,071	0 +0,015
> 10 bis 18	0 - 0,043	+0,016 +0,086	0 +0,018
> 18 bis 30	0 - 0,052	+0,020 +0,104	0 +0,021
> 30 bis 50	0 - 0,062	+0,025 +0,125	0 +0,025
> 50 bis 80	0 - 0,074	+0,030 +0,150	0 +0,030

Tableau 07 : Tolérances importantes pour les Paliers iglidur® H4 selon ISO 3547-1 après emmanchement

Tolérances de montage

Les Paliers Lisses en iglidur® H4 sont des Paliers standard tolérancés h (au moins h9 recommandé).

Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7. Après mise en place dans un logement à la cote nominale, le diamètre intérieur des paliers se règle de lui-même avec une tolérance F10. Sur certaines tailles, la tolérance en fonction de l´épaisseur de paroi est quelque peu différente (cf. gamme de produits).
