iglidur® F2 - Données de matériau

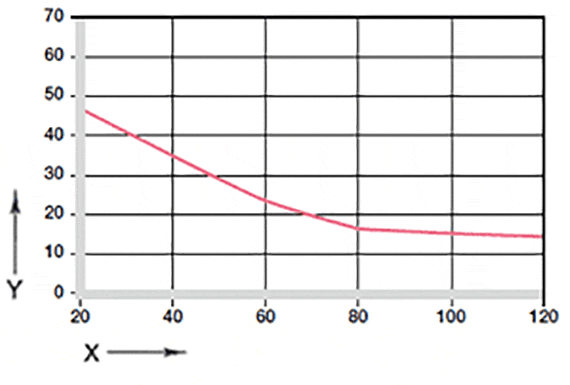

Fig. 02 : Pression de surface maximum admissible en fonction de la température (47 MPa dans +20 °C)

X = Température[°C]
Y = charge [MPa]

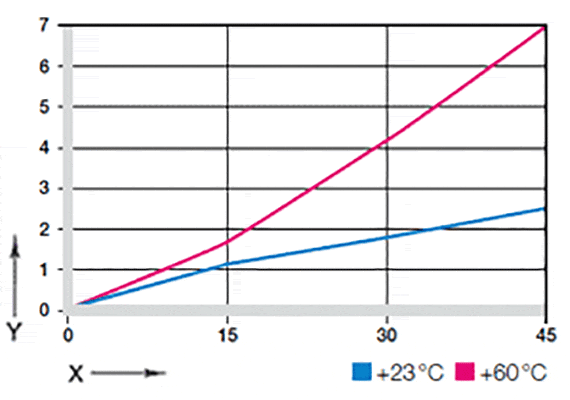

Fig. 03 : déformation en présence de charges en fonction de la température

X = Charge [MPa]
Y = Déformation [%]

Propriétés mécaniques

La résistance à la compression des Paliers Lisses en iglidur® F2 diminue à mesure que la température augmente. La fig. 02 montre clairement cette corrélation. A la température admissible d´emploi en continu de +120 °C, la pression de surface admissible est encore de 20 MPa. La pression de surface maximale recommandée est une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne peuvent en être tirées.

La figure 03 montre la déformation élastique de l´iglidur® F2 en présence de charges radiales. En dessous de la pression de surface admissible recommandée de 47 Mpa, la déformation est inférieure à 2,6 %. Jusqu'à cette charge de pression, une déformation plastique peut être négligée. Elle dépend toutefois de la durée de l'effet.

Vitesse de glissement maximale

m/s	Rotation	Oscillant	Linéaire
en continu	0,8	0,7	3
à courte durée	1,4	1,1	5

Tableau 02: Vitesses de glissement maxi

Vitesses de glissement admissibles

Les vitesses de glissement maximum admissibles sont fonction de la durée de service et du type de mouvement. Ce sont les rotations prolongées qui fatiguent le plus un Palier. La vitesse maximale pour les Paliers iglidur® F2 est de 0,8 m/s. Les valeurs indiquées dans le tableau 02 risquent souvent de ne pas être atteintes en pratique en raison d´interactions.

iglidur® F2	Températures d'emploi
minimum	- 40 °C
maximum, en continu	+ 120 °C
maximum, à courte durée	+ 165 °C
Fixation axiale supplémentaire à partir de	+ 70 °C

Tableau 03: Températures limites pour l'iglidur® F2

Températures

La température ambiante a une forte influence sur les propriétés des paliers lisses. La résistance à la compression des paliers lisses en iglidur® F2 diminue à mesure que la température augmente. Le graphique 02 montre bien cette corrélation. Une sécurisation supplémentaire est nécessaire pour les températures supérieures à+70 °C.

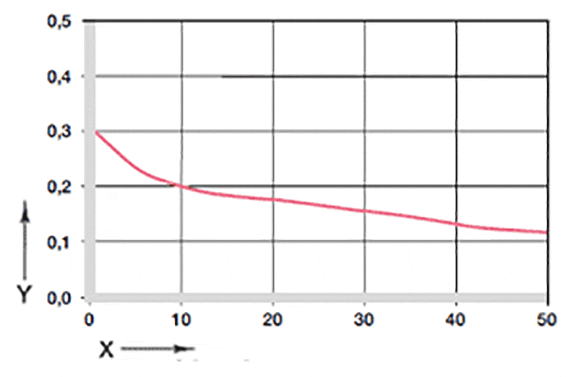

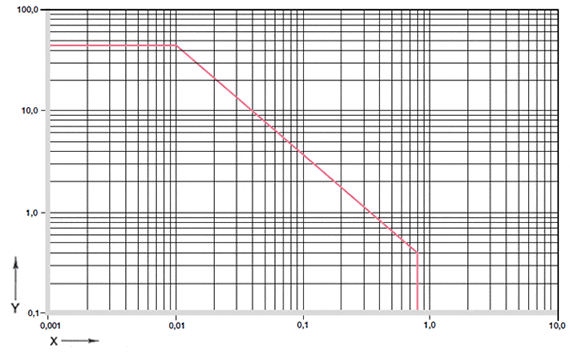

Fig. 04 : Coefficients de frottement en fonction de la vitesse de glissement, p = 0,75 MPa

X = Vitesse de glissement [m/s]
Y = Coefficient de frottement μ

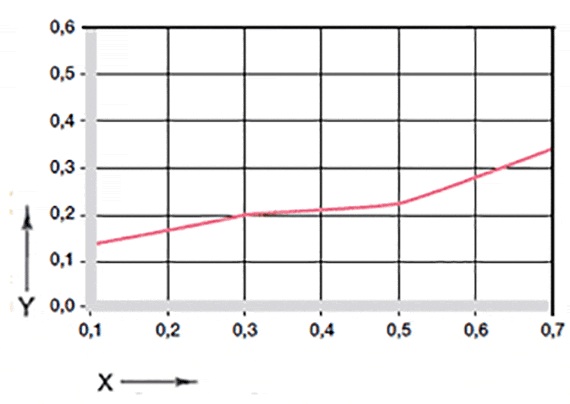

Fig. 05 : Coefficients de frottement en fonction de la charge, v = 0,01 m/s

X = Charge [MPa]
Y = Coefficient de frottement μ

Frottement et usure

Le coefficient de frottement et la résistance à l´usure varient selon les paramètres de l´application (graphiques 04 et 05).

iglidur® F2	Fonctionnement à sec	Graisse	Huiles	Eau
Coefficients de frottement µ	0,16 - 0,22	0,1	0,05	0,03

Tableau 04 : Coefficient de frottement de l´iglidur® F2 avec de l´acier (Ra = 1 μm, 50 HRC)

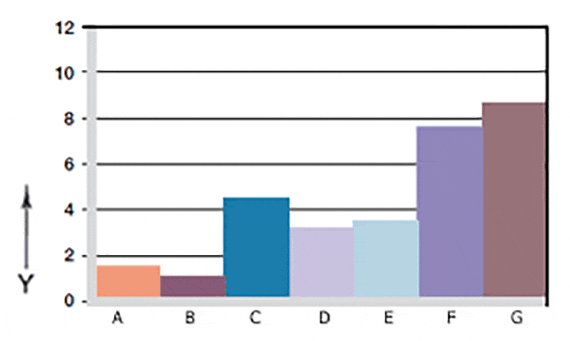

Fig. 06 : Usure, en rotation avec différents matériaux d´arbre, p = 1 MPa, v = 0,3 m/s

X = Matière d´arbres
Y = Usure [μm/km]

A = alu, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, chromé trempé
E = St37
F = V2A
G = X90

Matériaux d'arbres

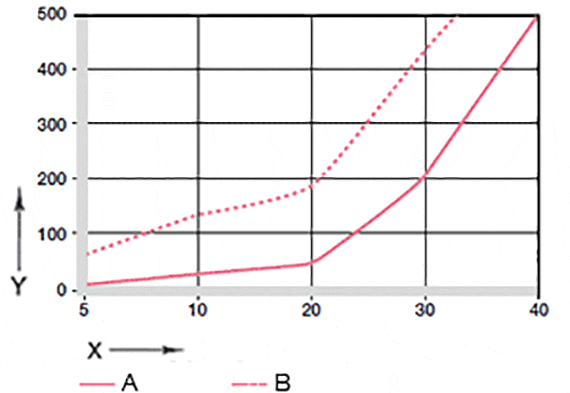

Le graphique 06 montre les résultats de tests avec des arbres en différents matériaux combinés à des paliers lisses en iglidur® F2. Dans la plage inférieure de charge, ce sont l´acier de décolletage et l´aluminium anodisé, mais aussi le St37 et l´acier chromé dur qui offrent les meilleurs résultats en matière d´usure pour les applications rotatives avec des paliers lisses en iglidur® F2. Le graphique 07 montre une usure nettement plus faible en rotation qu´en oscillation sur toute la plage de charge, la courbe ayant pour le reste un tracé comparable.

Agents	Tenue
Alcools	+
Hydrocarbures	-
Graisses, huiles sans additifs	+
Carburants	+
Acides dilués	0
Acides forts	-
Bases diluées	-
Bases fortes	-

+ bonne tenue      0 tenue relative      - mauvaise tenue
Ces données concernent la résistance chimique à température ambiante [+20 °C]
Tableau 05 : Résistance chimique de l´iglidur® F2

Propriétés électriques

Résistance spécifique	< 109 Ωcm
Résistance superficielle	< 109 Ω

Résistance aux produits chimiques

Les Paliers Lisses en iglidur® F2 offrent une bonne résistance aux produits chimiques. Ils sont également compatibles avec la plupart des lubrifiants. L´iglidur® F2 n´est pas attaqué par la plupart des acides organiques et anorganiques faiblement dosés.

Rayonnements radioactifs

Les Paliers Lisses en iglidur® F2 résistent au rayonnement jusqu´à une intensité de 3 · 10² Gy.


Résistance aux UV

Les paliers lisses en iglidur® F2 possèdent une relativement bonne résistance aux UV.


Vacuum

L'humidité que renferme éventuellement le Palier s'évapore sous vide. Par conséquent, seuls les Paliers iglidur® F2 secs sont adaptés au vide.


Propriétés électriques

Les Paliers Lisses en iglidur® F2 sont conducteurs.

Maximum moisture absorption
dans +23 °C/50 % r. F.	0,2 % du poids
Absorption maxi d'eau	0,4 % du poids

Tableau 06 : Absorption d´humidité de l´ iglidur® F2

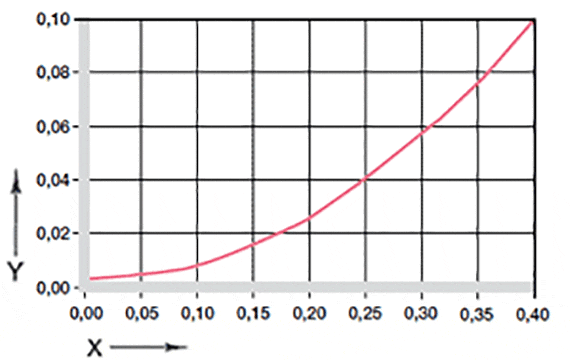

Graphique 9 : Influence de l´absorption d´humidité

X = Absorption d´humidité [% de poids]
Y = Réduction Ø intérieur [%]

Absorption d'humidité

L´absorption d´humidité des Paliers Lisses en iglidur® F2 est d´environ 0,2 % du poids en climat normal. La limite de saturation dans l´eau est de 0,4 %, donc très faible. Cela doit être pris en compte pour les conditions d´utilisation.

Diamètre d1 [mm]	Arbre h9 [mm]	iglidur® F2 D11 [mm]	Housing H7 [mm]
jusqu'à 3	0 - 0,025	+0,014 +0,054	0 +0,010
> 3 bis 6	0 - 0,030	+0,020 +0,068	0 +0,012
> 6 bis 10	0 - 0,036	+0,025 +0,083	0 +0,015
> 10 bis 18	0 - 0,043	+0,032 +0,102	0 +0,018
> 18 bis 30	0 - 0,052	+0,040 +0,124	0 +0,021
> 30 bis 50	0 - 0,062	+0,050 +0,150	0 +0,025
> 50 bis 80	0 - 0,074	+0,060 +0,180	0 +0,030
> 80 bis 120	0 - 0,087	+0,072 +0,212	0 +0,035
> 120 bis 180	0 - 0,100	+0,085 +0,245	0 +0,040

Tableau 07 : Tolérances importantes pour les Paliers en iglidur® F2 selon ISO 3547-1 après emmanchement

Tolérances de montage

Les Paliers Lisses en iglidur® F2 sont des Paliers standard pour arbres tolérancés h (au moins h9 recommandé). Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7. Après mise en place dansun logement à la cote nominale, le diamètre intérieur des paliers à tolérance se met automatiquement à la tolérance E10. Sur certaines tailles, la tolérance en fonction de l´épaisseur de paroi est quelque peu différente (cf. gamme de produits).
