iglidur® W300 - Données du matériau

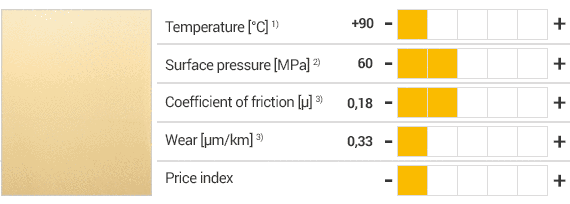

Vue d'ensemble des principales qualités

Bonne résistance à l’usure à température ambiante
Excellent coefficient de frottement
Faible absorption d’humidité
Résistance élevée aux agents chimiques
Résistance aux charges de bord
Résistance aux coups et aux chocs
Résistance à la saleté et à la poussière
Résistance aux fortes charges (>60 N/mm²)

Dans quel cas choisir ce matériau ?

S’il me faut un palier polyvalent économique
À des vitesses de glissement faibles à moyennes
Quand le palier doit convenir à différents types d’arbres
Pour des mouvements rotatifs et oscillants simples

Dans quel cas choisir un autre matériau ?

Si un post-usinage mécanique est nécessaire
iglidur® M250, palier cylindrique
Si une résistance à l'usure extrêmement élevée est requise
iglidur® W300, palier cylindrique
Si une résistance universelle aux produits chimiques est requise
iglidur® X, palier cylindrique
En présence de températures constamment supérieures à +130 °C
iglidur® H, palier cylindrique
iglidur® X, palier cylindrique
iglidur® H370, palier cylindrique
Pour une utilisation en immersion
iglidur® H370, palier cylindrique

Vitesse de glissement maximum

m/s	Rotation	Oscillant	Linéaire
en continu	1	0,7	4
à courte durée	2,5	1,8	6

Tableau 02: Vitesses de glissement maxi

Vitesses de glissement admissibles

Les coefficients de frottement des Paliers iglidur® W300 ne montent pas, même à des vitesses de glissement élevées. Ce matériau permet donc d'obtenir des vitesses de glissement plus élevées pouvant par exemple atteindre 1,5 m/s en rotation et 5 m/s en translation. De par l'incroyable résistance à l'usure du matériau, l'usure du Palier reste faible, même en emploi prolongé à vitesse élevée. C'est sur des arbres trempés pas trop lisses que l'on obtient les vitesses les plus élevées avec les Paliers iglidur® W300.

Vitesse de glissement

Facteur p x v et lubrification

iglidur® W300	Fonctionnement à sec	Graisse	Huiles	Eau
Coefficients de frottement µ	0,08 - 0,23	0,09	0,04	0,04

Tableau 03 : Températures limites d´utilisation de l´iglidur® W300

Frottement et usure

A l´instar de la résistance à l´usure, le coefficient de frottement μ varie lui aussi en fonction de la charge. Contrairement aux autres matériaux iglidur®, le coefficient de frottement de l'iglidur® W300 reste faible, même à des vitesse périphériques importantes.

Coefficients de frottement

Résistance à l'usure

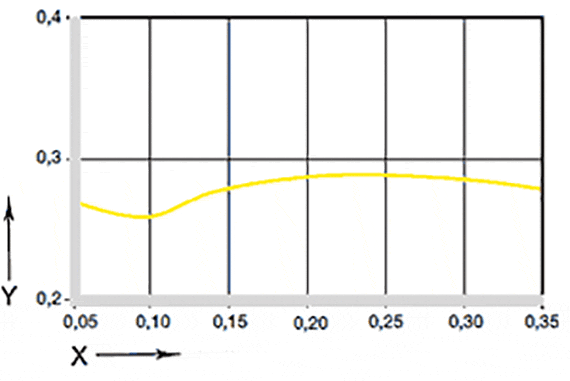

Fig. 04 : Coefficient de frottement en fonction de la vitesse de glissement, p = 0,75 Mpa, arbre en Cf53

X = Vitesse de glissement [m/s]
Y = Coefficient de frottement μ

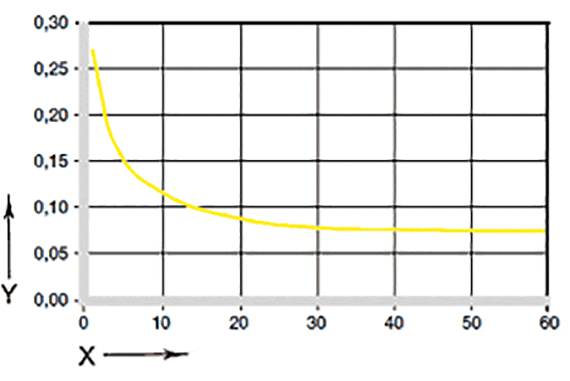

Fig. 05 : Coefficients de frottement en fonction de la charge, v = 0,01 m/s

X = charge [MPa]
Y = coefficient de frottement μ

Matériaux d’arbres

Le frottement et l’usure dépendent aussi largement du matériau de l’arbre. Les arbres trop lisses entraînent une hausse du coefficient de frottement et de l’usure des paliers. Les arbres lisses ont tendance au stick-slip (mouvement saccadé). Le grincement qu’entraîne le phénomène de stick-slip est généralement dû à des arbres trop lisses. Ce sont les arbres d’une rugosité Ra comprise entre 0,4 et 0,5 μm qui offrent les meilleurs résultats. Pour l’iglidur® W300 en particulier, la résistance à l’usure est encore très bonne à cette rugosité tandis que le frottement est à son plus bas. Le graphique 06 présente un extrait des résultats de tests effectués avec des arbres en différents matériaux. Les arbres trempés sont les plus avantageux, notamment en présence de fortes charges. Veuillez nous contacter si le matériau d’arbre que vous envisagez d’utiliser n’est pas parmi ceux pour lesquels des résultats de tests sont fournis ici.
Matériaux d'arbre

Usure avec des arbres en différents matériaux

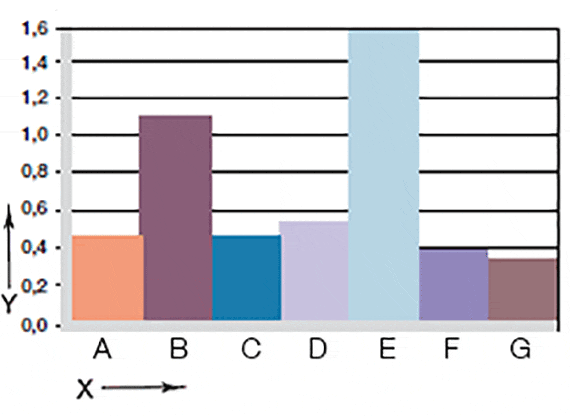

Fig. 06 : Usure avec différents matériaux d´arbre, p = 1 MPa, v = 0,3 m/s

X = Matière d´arbres
Y = Usure [μm/km]

A = alu, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, chromé trempé
E = St37
F = V2A
G = X90

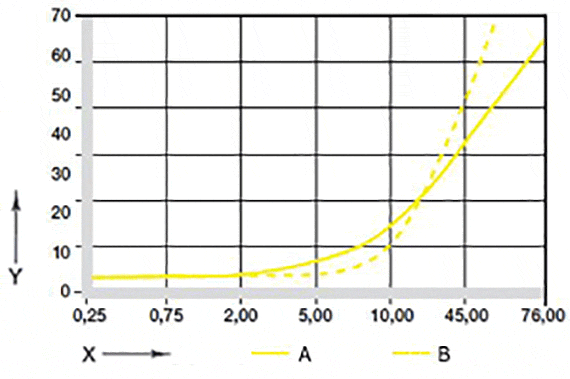

Graphique 07 : Usure en oscillation et en rotation avec un arbre en Cf53, en fonction de la charge

X = charge [MPa]
Y = usure [μm/km]

A = en rotation
B = en oscillation

Diamètre d1 [mm]	Arbre h9 [mm]	iglidur® W300 E10 [mm]	Housing H7 [mm]
jusqu'à 3	0 - 0,025	+0,014 +0,054	0 +0,010
> 3 bis 6	0 - 0,030	+0,020 +0,068	0 +0,012
> 6 bis 10	0 - 0,036	+0,025 +0,083	0 +0,015
> 10 bis 18	0 - 0,043	+0,032 +0,102	0 +0,018
> 18 bis 30	0 - 0,052	+0,040 +0,124	0 +0,021
> 30 bis 50	0 - 0,062	+0,050 +0,150	0 +0,025
> 50 bis 80	0 - 0,074	+0,060 +0,180	0 +0,030
> 80 bis 120	0 - 0,087	+0,072 +0,212	0 +0,035
>120 à 180	0 - 0,100	+0,085 +0,245	0 +0,040

Tableau 07 : Tolérances importantes pour les Paliers en iglidur® W300 selon ISO 3547-1 après emmanchement

Tolérances de montage

Les Paliers Lisses iglidur® W300 sont des Paliers standards pour les arbres à tolérances h (h9 minimum recommandé). Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7. Après mise en place dansun logement à la cote nominale, le diamètre intérieur des paliers à tolérance se met automatiquement à la tolérance E10. Sur certaines tailles, la tolérance en fonction de l´épaisseur de paroi est quelque peu différente (cf. gamme de produits).

Autres propriétés

Agent	Tenue
Alcools	+ à 0
Hydrocarbures	+
Graisses, huiles sans additifs	+
Carburants	+
Acides dilués	0 à -
Acides forts	-
Bases diluées	+
Bases fortes	0

+ bonne tenue 0 tenue relative - mauvaise tenue
Toutes les données sont pour température ambiante [+20 °C] Tableau 05 : Résistance chimique de l´iglidur® W300

Propriétés électriques

Résistance spécifique	> 10¹³ Ωcm
Résistance superficielle	> 10¹² Ω

Résistance aux produits chimiques

Les Paliers Lisses en iglidur® W300 offrent une bonne résistance aux produits chimiques. Ils sont également compatibles avec la plupart des lubrifiants. L´iglidur® W300 n´est pas attaqué par la plupart des acides faiblement dosés, organiques ou anorganiques.

Rayonnements radioactifs

Les Paliers iglidur® W300 résistent au rayonnement jusqu'à une intensité de 3 · 10² Gy.

Résistance aux UV

Les Paliers Lisses en iglidur® W300 résistent à une exposition prolongée aux UV. Une faible modification de la couleur ne joue que très peu sur les propriétés.

Vide

Sous vide un dégazage peut se produire avec l'iglidur W300. Par conséquent, il peut être utile de sécher les paliers en iglidur W300 préalablement. Leur emploi sous vide n´est possible que sous réserves.

Propriétés électriques

Les Paliers Lisses iglidur® W300 sont isolants.

Domaines d’application type
