Chaînes porte-câbles de la série E4Q

Les chaînes porte-câbles de la série E4Q ont été mises au point pour fournir la meilleure solution pour les courses autoportantes et les courses longues. Inspirée de la robuste chaîne porte-câbles E4.1, le standard igus qui fait ses preuves depuis plus de 12 ans, la nouvelle série offre une longue durée de vie et une grande modularité.

Domaines d'application type : Machines-outils, grues, installations d'automatisation

Chaîne porte-câbles à entretoise tous les maillons, ouverture des deux côtés

E4Q.34

Série E4Q.34

Hauteur intérieure [hi] : 34 mm
Largeur intérieure [Bi] : 075 à 350 mm
Rayon de courbure [R] : 063 à 300 mm
Pas : 56 m

E4Q.44

Série E4Q.44

Hauteur intérieure [hi] : 44 mm
Largeurs intérieures [Bi] : 075 à 350 mm
rayons de courbure [R] : 075 à 350 mm
Pas : 67 m

E4Q.58

Série E4Q.58

Hauteur intérieure [hi] : 58 mm
Largeur intérieure [Bi] : 100 à 500 mm
Rayon de courbure [R] : 135 à 500 mm
Pas : 91 mm

E4Q.82

Série E4Q.82

Hauteur intérieure [hi] : 82 mm
Largeur intérieure [Bi] : 100 à 500 mm
Rayon de courbure [R] : 135 à 1 000 mm
Pas : 111 mm

Chaîne porte-câbles à entretoise tous les deux maillons, ouverture des deux côtés

Chaîne porte-câbles H4Q.34

Série H4Q.34

Hauteur intérieure [hi] : 34 mm
Largeurs intérieures [Bi] : 075 à 350 mm
rayons de courbure [R] : 063 à 300 mm
Pas : 56 m

Chaîne porte-câbles H4Q.44

Série H4Q.44

Hauteur intérieure [hi] : 44 mm
Largeurs intérieures [Bi] : 075 à 350 mm
rayons de courbure [R] : 075 à 350 mm
Pas : 67 m

Chaîne porte-câbles H4Q.58

Série H4Q.58

Hauteur intérieure [hi] : 58 mm
Largeur intérieure [Bi] : 100 à 500 mm
Rayon de courbure [R] : 135 à 500 mm
Pas : 91 mm

Chaîne porte-câbles H4Q.82

Série H4Q.82

Hauteur intérieure [hi] : 82 mm
Largeur intérieure [Bi] : 100 à 500 mm
Rayon de courbure [R] : 150 à 1 000 mm
Pas : 111 mm

Présentation du produit : chaîne à étriers E4Q

Étude de design : étrier E4Q à la structure astucieuse et modulaire

Concept d'étrier modulaire avec mécanisme d'ouverture E4Q : adaptation de la chaîne porte-câbles au diamètre des tuyaux. Montage simple et sans outil, échange possible des tuyaux si besoin est.

Gros tuyaux
Flexibilité maximale et adaptation aux sections des tuyaux avec l'étrier modulaire
Réduction du temps de montage grâce à un montage simple, rapide et sans outil
Échange rapide du tuyau en cas de besoin par ouverture séparée de l'entretoise ouvrable sur l'étrier

Chaîne à étriers E4Q

Améliorer la technicité

Améliorer la technicité

Ouverture et fermeture sans outil
Moins de saillies à l'intérieur pour un remplissage plus simple quand la chaîne porte-câbles est ouverte ¹
Entretoises ouvrables avec 15 % de force d'arrachement en plus ¹
10 % de poids en moins grâce aux évidements ¹
En option 17dB(A)de moins grâce à des éléments insonorisants en matériaux optimisés pour le bruit ² (uniquement sur demande)

¹Par rapport au système E4.1
²Par rapport à la série 4040C

Baisser les coûts

Baisser les coûts

40 % de temps de montage de moins que pour le système E4.1
Jusqu'à 35 % d'économies possibles pour les applications dans la zone limite³
36 mois de garantie
Maintenance prédictive : module supplémentaire isense en option

³En raison d'une charge supplémentaire plus élevée, il peut être possible d'utiliser
la série d'en dessous plus économique

Preuves

Preuves

Preuve par le bruit : 17db(A) de moins que la 4040C

Durabilité

Durabilité

10 % de matière en moins = 10 % d'énergie en moins pour la production
Faites recycler votre chaîne porte-câbles, quel qu’en soit le fabricant, en la confiant au programme de recyclage chainge igus
igus soutient l'économie circulaire des polymères et investit dans le recyclage chimique

Demander un échantillon gratuit

Chaîne porte-câbles igus E4Q igus

Notre nouvelle chaîne porte-câbles E4Q vous intéresse ? Demandez-en un échantillon gratuit et découvrez par vous-même ses caractéristiques innovantes.

Demander des échantillons maintenant

Demander un échantillon directement avec un capteur EC.W intelligent ?

Vous souhaitez équiper directement votre chaîne d'une surveillance intelligente de l'état par capteur EC.W ? Demandez-en un échantillon gratuit et découvrez par vous-même ses caractéristiques intelligentes.

Demander maintenant des échantillons

Chaîne porte-câbles igus E4Q avec capteur intelligent EC.W

La nouvelle division interne universelle

Flexibilité totale, sécurité et facilité de montage en un

En fonction de l'accessibilité, choisissez de quel côté vous souhaitez insérer le fond et s'il est plus facile d'accéder au rayon interne ou au rayon externe de la chaîne porte-câbles pour pouvoir débloquer les entretoises ouvrables. Le verrouillage des fonds encliquetables se fait mécaniquement avec le poussoir intégré et automatiquement lors du montage de l'entretoise ouvrable. Cette forme adaptée permet un montage quasiment sans effort. Les fonds sont solidement montés même avec ce verrouillage simple et rapide. Pour déverrouiller, débloquez l'entretoise ouvrable dans le rayon interne ou dans le rayon externe en fonction de l'accessibilité. Sur les nouvelles chaînes porte-câbles E4Q, l'ouverture est rapide et se fait sans outil. Après déblocage de l'entretoise ouvrable, le fond encliquetable peut être déverrouillé avec le poussoir latéral puis retiré.

Séparateur universel

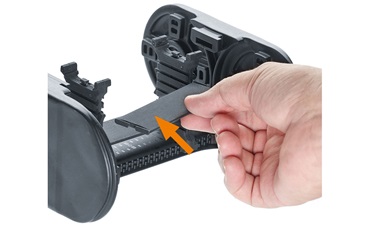

Ouverture du verrouillage à l'aide du poussoir intégré.

Séparateur universel

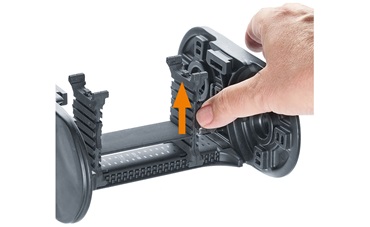

Fond encliquetable pouvant être mis en place sur plusieurs niveaux, à verrouillage sûr.

Séparateur universel

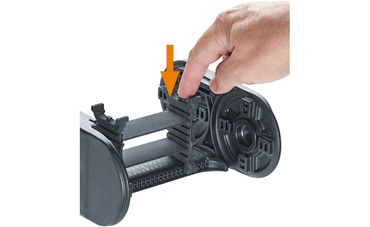

Le verrouillage se fait automatiquement lors de la mise en place de l'entretoise ouvrable.

Pour série	Référence Séparateurs universels	Référence Plaques latérales universelles	Référence Séparateur pour division universelle	Référence Fonds encliquetables, bloquants ¹⁾
E4Q.34 / H4Q.34**	34.21	34.22	34.23	S428.XXX
E4Q.44 / H4Q.44**	44.21	44.22	44.23	S428.XXX
E4Q.58 / H4Q.58*	58.21	58.22	58.23	S428.XXX
E4Q.82 / H4Q.82*	82.21	82.22	82.23	S428.XXX

1) XXX = largeur en mm

*Disponibilité : *sur stock / **sur demande

Les plastiques intelligents dans la pratique

Chaîne porte-câbles E4Q dans une machine-outil

Chaîne porte-câbles E4Q en version prête à installée dans une machine-outil SAMAG

L'entreprise Samag Machine Tools de Saalfeld/Saale (Allemagne) construit une machine universelle à cinq axes pour la fabrication d'outils et de moules. Les axes y et z de cette machine-outil à banc long ont une course de 1 000 mm, tandis que la course de l'axe x va jusqu'à 7 500 mm. Copeaux et huiles de refroidissement sont très présents dans la zone d'usinage. Pour garantir la fiabilité de la machine, les ingénieurs font appel à des câbles de la gamme chainflex (dont des CF270 et CF 27) et à des chaînes porte-câbles de la série E4 (E4Q.82).

Plus d'informations

E4Q dans la fraiseuse à cinq axes DMF 200|8 de DMG MORI

E4Q pour un fonctionnement sûr avec peu de vibrations de la fraiseuse DMF 200|8 de DMG MORI

La fraiseuse DMF 200|8 de DMG MORI offre une précision extrême, de l'ordre du micron, malgré des vitesses de fraisage élevées pouvant atteindre 20 000 tours par minute. Des pièces à la géométrie très complexe peuvent ainsi être usinées à l'aide de cette machine à cinq axes. Pour cela, un guidage sûr des câbles et tuyaux est essentiel afin d'éviter les vibrations ou les chocs. C'est la raison pour laquelle l'entreprise DMG MORI a choisi une chaîne porte-câbles de la série E4Q.

Plus d'informations

Grands éléments du design de la série E4Q

Système E4Q/R4Q

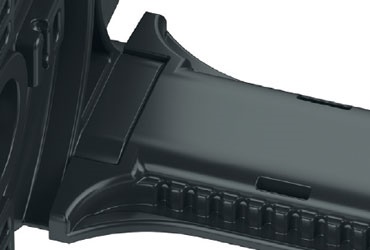

Ouverture et fermeture sans outil.

Système E4Q/R4Q

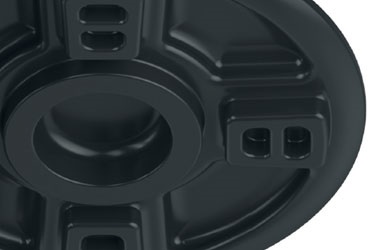

Quatre butées pour avoir la meilleure stabilité possible quelle que soit la position de montage.

Système E4Q/R4Q

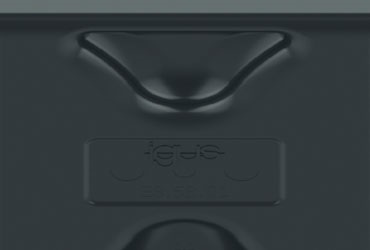

Economies de matière là où celle-ci ne joue aucun rôle pour la stabilité.

Système E4Q/R4Q

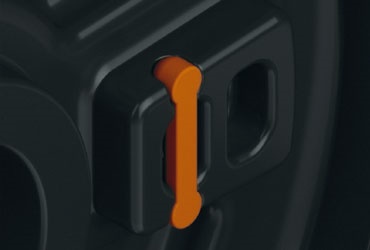

Picots amortisseurs en option pour un mouvement encore moins bruyant (sur demande uniquement).

Système E4Q/R4Q

Gamme de divisions internes permettant aussi un compartimentage fin.

Système E4Q/R4Q

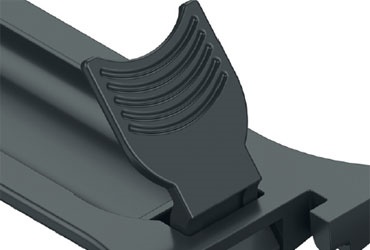

Ergots dans l'entretoise ouvrable pour une tenue sûre des séparateurs.

Système E4Q/R4Q

1

Amortissement du bruit en option (sur demande uniquement) : nouveau système caché pour la réduction du bruit. Ajout ultérieur possible. Des éléments en caoutchouc placés sur les butées horizontales amortissent encore le bruit des butées de ces chaînes porte-câbles déjà peu bruyantes dans leur version de série. 17 dB(A) de bruit de moins qu'avec la série 4040C.

2

2 butées verticales et 2 butées horizontales par maillon confèrent une plus grande rigidité à la E4Q et permettent une plus grande longueur autoportante et plus de charges supplémentaires. 20% de stabilité de plus qu'avec la E4.1.

3

Entretoises ouvrables (chaîne porte-câbles)/couvercle (gaine porte-câbles) : ouverture et fermeture de la chaîne et de la gaine porte-câbles sans le moindre outil. Entretoises ouvrables et couvercles/fonds se verrouillent dans la partie latérale pour augmenter encore les forces de retenue. Le remplissage de la chaîne/gaine porte-câbles peut être effectué nettement plus rapidement. 40 % de temps de remplissage de moins que pour la E4.1.

4

Economies de poids : de nouvelles connaissances ont permis d'économiser de la matière là où elle ne jouait aucun rôle pour la solidité de la chaîne porte-câbles. C'est le cas à l'intérieur, entre les butées et à l'extérieur. Des formes arrondies inspirées de la nature ont été utilisées pour l'optimisation. 10 % de poids de moins que la E4.1.
