Paliers et chaînes porte-câbles pour les installations hydroélectriques

Les composants de machines utilisées pour la production d'énergie hydroélectrique doivent fonctionner de manière fiable sur la durée, les pannes dues à l'usure des matériaux et les entretiens fréquents risquant d'avoir une incidence négative sur le rendement énergétique. igus propose des solutions clients sur mesure, du prototype à la fabrication de série, qui améliorent la technicité de vos centrales houlomotrices, de vos turbines ou de vos dégrilleurs. Nos paliers et rotules lisses, nos vis filetées et nos systèmes de guidage de l'énergie offrent de nombreux avantages. Ils conviennent à un emploi en immersion, ils sont résistants à la saleté et aux UV, peu bruyants et peu sujets aux vibrations et ils tiennent dans les espaces de montage réduits grâce à leur structure compacte. Nos paliers dry-tech en polymères tribo-optimisés se distinguent par des coefficients de frottement extrêmement bas et par une durée de vie longue et prévisible tout en étant 100 % sans graissage et sans entretien.

Système de chaînes porte-câbles basic flizz

• Système complet économique composé d'une chaîne porte-câbles, de câbles chainflex et d'un carter en acier inoxydable
• Protection contre les intempéries et la saleté
• Peu d'entretien, pour les courses jusqu´à 100 m

Paliers et rotules lisses

• Paliers à collerette sans graisse en matériau universel iglidur G ou en iglidur H dédiés aux applications en immersion
• Embouts à rotule igubal KBRM : résistants à la corrosion, adaptés aux fluides, avec calotte robuste en polymère renforcé de fibres longues

Paliers et chaîne porte-câbles

• Plaques en iglidur JB très résistantes à l'usure et à faible coefficient de frottement
• Ecrou fortes charges dryspin JGRM  + vis hélicoïdale dryspin inox AISI 304L à filet à droite
• Boîtier drylin RJUM + arbre rond EEWM en inox AISI 420
• Chaîne porte-câbles série E4.1 : légère, robuste, modulaire

Paliers lisses

• Pour le guidage du piston :
  Paliers cylindriques iglidur H370 pour fortes charges, avec une très grande résistance à l'usure en immersion
• Pour la fixation de la colonne d'eau et le mouvement pendulaire principal :
  Paliers lisses enroulés igutex X1 ou igutex TX2 solides, très résistants à l'usure en présence de charges extrêmes

Paliers lisses

• Pour le guidage du piston :
  Paliers cylindriques iglidur Q pour sollicitations élevées, résistants à l'usure sur de nombreux arbres
• Pour le soutien de l'axe principal :
  Paliers enroulés igutex X1 ou igutex TX2 très solides, très résistants à l'usure en présence de charges extrêmes

Paliers lisses

Paliers cylindriques iglidur UW : paliers endurants extrêmement résistants à l'usure, le premier choix pour les applications de pompage

Paliers lisses

Paliers lisses à collerette iglidur H370 pour les fortes charges, dotés d'une très bonne résistance à l'usure sous l'eau

Un guidage de l'énergie sûr malgré la houle

Les absorbeurs ponctuels de la société suédoise CorPower Ocean sont légers, compacts et peuvent affronter sans problème les tempêtes grâce à leur nouvelle technologie « Wavespring Phase Control Technology ». Le mouvement ascendant et descendant du caisson est converti par des réducteurs en cascade en un mouvement rotatif qui entraîne un générateur de courant. Le guidage sûr de l'énergie à l'intérieur du caisson est assuré par deux chaînes porte-câbles de la série E4.1 et des câbles servoconducteurs, d'alimentation et de commandes chainflex.

Paliers lisses pour convertisseur d'énergie houlomotrice à longue durée de vie

Pour le WEC de Rotary Wave, les ingénieurs étaient à la recherche de paliers qui soient très robustes et qui conviennent au milieu agressif que représente l'eau de mer. Les pressions de surface atteintes sont de l'ordre de 50 MPa et la vitesse de rotation maximale, de 10 tr/min. Le choix s'est porté sur des paliers lisses iglidur Z. Ils ont permis d'obtenir des résultats nettement meilleurs qu'avec des paliers lisses frittés avec une surface en bronze par exemple.

Des mouvements fiables avec iglidur pour le premier convertisseur d'énergie houlomotrice en plastique

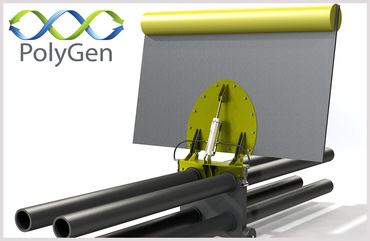

Le convertisseur d'énergie houlomotrice de la société PolyGen est le premier appareil en son genre à être en grande partie en plastique. Pour les logements des axes des aubes, il fallait des paliers qui puissent résister aussi longtemps que possible à de fortes sollicitations mécaniques ainsi qu'à l'eau de mer et à son effet corrosif. La solution parfaite,a été trouvée chez igus : des paliers à collerette iglidur en matériau H370 mis au point pour les applications en milieu humide.

Transmission de l'énergie sans interruption sur une turbine marémotrice

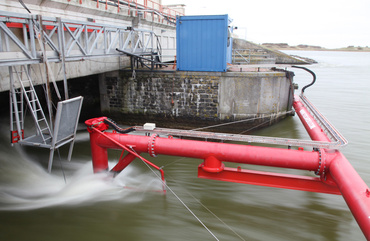

La société Tocardo était à la recherche d'une solution permettant de guider les câbles en toute sécurité de la turbine au convertisseur dans l'armoire électrique afin de maximaliser le temps de production des équipements. igus a fourni la solution idéale, avec des chaines porte-câbles E4/4. Elles sont résistantes à la corrosion, insensibles aux milieux constamment humides, faciles à monter et vite ouvertes dans le cas où un câble devrait être changé.

Mouvement sûr en pleine mer pour une hydrolienne

La turbine marémotrice OpenHydro génère du courant vert en mer du Nord. Si besoin est, la génératrice peut être descendue de 20 mètres, une grande partie des câbles se trouvant alors sous la surface de l'eau. Une chaîne porte-câbles en métal ne pouvait pas être utilisée dans ce milieu agressif. L'exploitant a donc opté pour notre chaîne porte-câbles en polymère de la série E4/4 qui garantit un fonctionnement sans entretien de la turbine.

Gain de place et baisse des coûts d'entretien avec un système basic flizz dans le dégrillage

Le dégrilleur H de Muhr, spécialiste mondial de ce type d'équipements, fait appel à un produit standard éprouvé pour le guidage de l'énergie vers le chariot : le système basic flizz. Entièrement installé en une heure et demie seulement sur la centrale hydroélectrique de Rochlitz, ce système compact déplace les câbles de manière sûre sur 15 mètres. Si la chaîne porte-câbles est bien cachée, elle n'en reste pas moins accessible pour les opérations de maintenance ou l'ajout de nouveaux câbles.
